Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Mesin Stranding Kawat Tipe Kaku PLC | Aplikasi: | Kawat Terdampar |
|---|---|---|---|
| Bahan Kawat: | Tembaga, aluminium, baja, dll. | Maks. OD konduktor terdampar: | φ35-55 mm |
| Merek bantalan: | NSK | Merk Inverter: | Siemens |
| PLC, layar sentuh: | Siemens | Warna Mesin: | Opsional |
| Menyoroti: | Aluminium Rigid Frame Stranding Machine,55 Mm Rigid Frame Stranding Machine,Rigid Stranding Machine Untuk Kawat Tembaga |
||

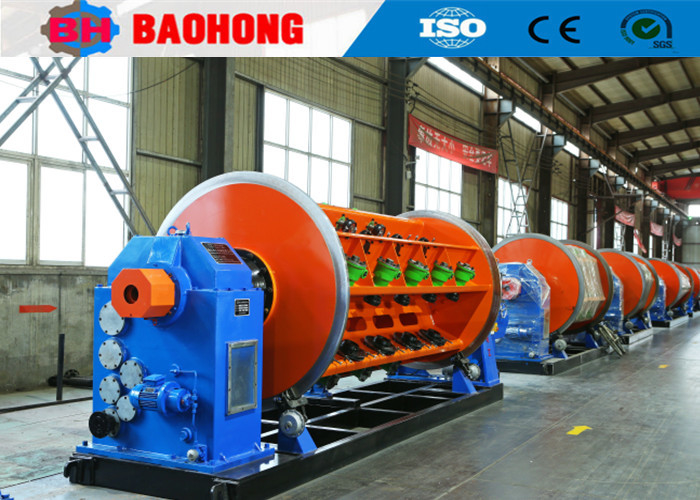

Kualitas baik Mesin Stranding Rigid Frame Untuk Aluminium dan kawat tembaga
1. Aplikasi
Mesin ini terutama digunakan untuk aluminium, tembaga dan ACSR berbentuk atau bundar konduktor stranding,compacting, menggambar dan single-core preforming pengolahan.
2. Komponen
Pusat pembayaran off, kandang bergelombang, pemegang perakitan, pemegang kompak, perangkat menarik, mengambil dan perangkat traverse, sistem kontrol listrik, dan sistem transmisi.
3. Parameter teknis
| Model (Mesin Stranding kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD maksimum konduktor yang bergelombang | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Kandang Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Kandang Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kandang Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit |
| 12 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit | |
| 18 Kandang Bobbin | 208.5 r/menit | 155 r/menit | 1420,6 r/menit | |
| 24 Kandang Bobbin | 179 r/menit | 130.1 r/menit | 122.3 r/menit | |
| 30 Kandang Bobbin | 1610,8 r/menit | 1150,9 r/menit | 1020,7 r/menit | |
| Kapstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Kekuatan tarik maksimum | 30 T | 30 T | 40 T | |
| Perangkat pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Kekuatan motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Pusat Pembayaran Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin untuk mengambil | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan linier maksimum untuk lepas landas | 69 m/menit | 69 m/menit | 62 m/menit | |
| Ketinggian pusat | 1000 mm | 1100 mm | 1100 mm | |
4. Data teknis peralatan yang terlampir
4.1.Layout gambar 1 set
4.2. Gambar dasar 1 set
4.3.Pneumatic pipa gambar 1 set
4.4.Mekanisme transmisi gambar skematik 1 set
4.5.Sistem transmisi gambar 1 set
4.6Gambar pelumasan 1 set
4.7Gambar pipa listrik 1 set
4.8Daftar kabel listrik 1 set
4.9Gambar pipa listrik 1 set
4.10Manual operasi dan pemeliharaan 1 set
4.11.Penggunaan manual konverter frekuensi 1 set
5. Foto
6Foto kemasan.
7. Pabrik dan perusahaan kami pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini, dantelah berkembang menjadi salah satu yang paling penting Stranding Mesin Produsen di Cina.
Kontak Person: Daisy
Tel: +8618256531268
