Mesin Pembuat Kawat & Kabel: 500/6+12 Solusi Stranding Kaku-Efisiensi dan Presisi untuk Produksi Kabel Multi-Strand

Mesin Pembuat Kawat & Kabel: Solusi Stranding Kaku 500/6+12 – Efisiensi dan Presisi untuk Produksi Kabel Multi-Strand

1.Aplikasi

Mesin ini terutama digunakan untuk stranding non-torsion dari strand baja berlapis aluminium (ACSR) berpenampang besar dan panjang, serta konduktor paduan aluminium. Mesin ini juga dapat diterapkan untuk stranding non-torsion dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.

2. Komponen utama

2.1 Stand pay-off Φ500 1 set

2.2 Stand pemandu kawat tipe # 1 set

2.3 Strander 6B, 12B 2 set

2.4 Die perakit kawat & perangkat pemadat 2 set

2.5 Pengukur meter (Mekanis, Elektronik) 1 set

2.6 Capstan ganda kuat Φ 1600 1 set

2.7 Take-up tipe kolom Φ 1800 dengan traversing 1 set

2.8 Sistem kontrol listrik 1 set

2.9 Sistem perlindungan keselamatan dorong-tarik manual 2 set

3. Fitur

3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian dari sangkar dan capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan strander tipe kaku yang digerakkan oleh poros tanah tradisional dan membuat perawatan peralatan lebih nyaman.

3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian dari sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan driver motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder grating, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang dibutuhkan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat pilin, dan untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, pengoperasian yang nyaman, dan pengoperasian yang andal.

3.3 Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari bobbin mana pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai kembali.

3.4 Mesin menggunakan pengontrol terprogram Inovance dan bus lapangan untuk menyatukan perintah dan mengoordinasikan status kerja semua bagian mesin, dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik secara teknologi canggih, mudah dioperasikan, dan andal dalam pengoperasian.

4.Parameter teknis utama

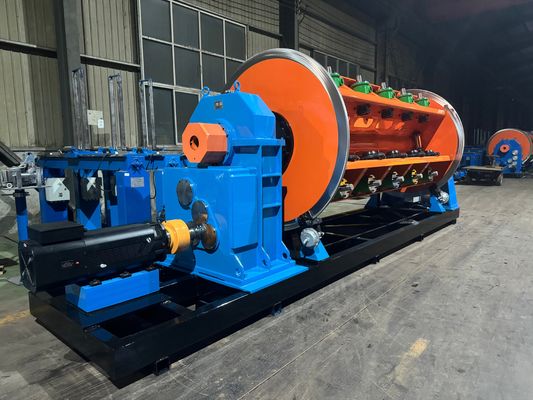

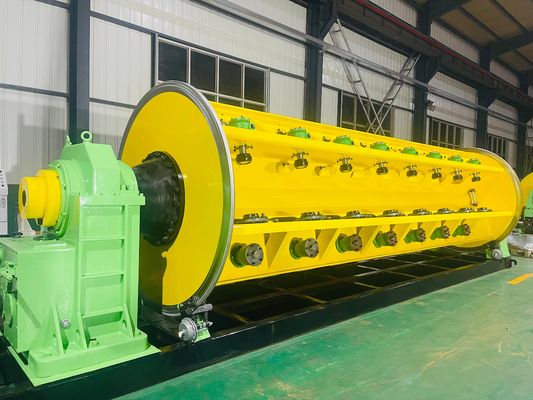

5.Foto

6.Foto Kemasan

7.Pabrik dan pengenalan kami

Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada tanggal 1 Agustus 2006. Berlokasi di zona industri Kota Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin, dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan sumber daya besi dan baja yang melimpah. Dimulai dengan produksi produk seri mesin stranding, perusahaan telah mengalami perkembangan selama 18 tahun.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai pertumbuhan yang stabil dan secara bertahap berkembang menjadi entitas ekonomi komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.

Perusahaan mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik, dan total peralatan pemrosesannya lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan, dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Tiongkok yang memproduksi unit seri mesin stranding sangkar JLK secara jalur perakitan.
