Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Mesin Stranding Kaku 69m/Min | Berlaku untuk: | Kawat terdampar |
|---|---|---|---|
| Bahan: | Tembaga, aluminium, baja, dll | Max. Maks. linear speed kecepatan linier: | 69 m/mnt |
| Merek Inverter: | Danfoss | Merek bantalan: | NSK |
| Warna Peralatan: | Opsional | Masa Jaminan: | 1 Tahun |
| Menyoroti: | Mesin Stranding Kaku 69m / Min,Mesin Stranding Kaku Memutar,Mesin Stranding Kaku Pemadatan |
||
69m/Men Mesin Stranding Kaku Mesin Pembuat Kabel Pilin
Mesin stranding kaku digunakan untuk memilin dan memadatkan konduktor bulat atau sektor, serta pra-memilin konduktor terpisah. Contohnya, AAC, AAAC, ACSR, konduktor tembaga dari 15 sqmm hingga 1500 sqmm aluminium dan konduktor tembaga. Mesin ini juga digunakan untuk memproduksi lapisan pelindung kawat baja.
2.1 Pay-off
2.2 12B.18B.24B Mesin Stranding Kaku
2.3 Pemegang Cetakan Pemadatan dan Perakitan
2.4 Mesin taping konsentris
2.5 Meter counter
2.6 Capstan (dengan gearbox 36-langkah)
2.7 Traversing stand
2.8 Take-up tipe kolom
2.9 Poros transmisi
2.10 Lemari kontrol listrik (lemari utama dan lemari operasi)
3. Fitur
3.1 Stranding rangka kaku dirancang dengan 1+6+12+18+24+30+36 Bobbin Cage.
3.2 Bobbin: 500mm, 630mm, 710mm Standar DIN 46397 / Modifikasi.
3.3 Mesin stranding cage kaku tipe rangka tugas berat, Cage didukung pada bantalan rol self-aligning di kedua ujungnya. Roda gigi tertutup sepenuhnya, sistem pelumasan terpusat untuk bantalan, penggerak ke cage.
3.4 Efisiensi dan kecepatan tinggi. Kecepatan maksimum cage 253 RPM. Kecepatan jalur maksimum 62,3 m / menit.
4. Parameter Teknis
| Model (Mesin Stranding Kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD konduktor pilin maksimum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pitch Stranding | Cage Stranding 6 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage Stranding 12 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage Stranding 18 Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage Stranding 24 Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage Stranding 30 Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Putar | Cage Stranding 6 Bobbin | 230,6 r/min | 180,1 r/min | 150,6 r/min |
| Cage Stranding 12 Bobbin | 230,6 r/min | 180,1 r/min | 150,6 r/min | |
| Cage Stranding 18 Bobbin | 208,5 r/min | 155 r/min | 142,6 r/min | |
| Cage Stranding 24 Bobbin | 179 r/min | 130,1 r/min | 122,3 r/min | |
| Cage Stranding 30 Bobbin | 161,8 r/min | 115,9 r/min | 102,7 r/min | |
| Capstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Gaya Tarik Maksimum | 30 T | 30 T | 40 T | |
| Perangkat Pra-pilin | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Daya Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Payoff Tengah | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin Take-up | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan Linear Tarik Maksimum | 69 m/menit | 69 m/menit | 62 m/menit | |

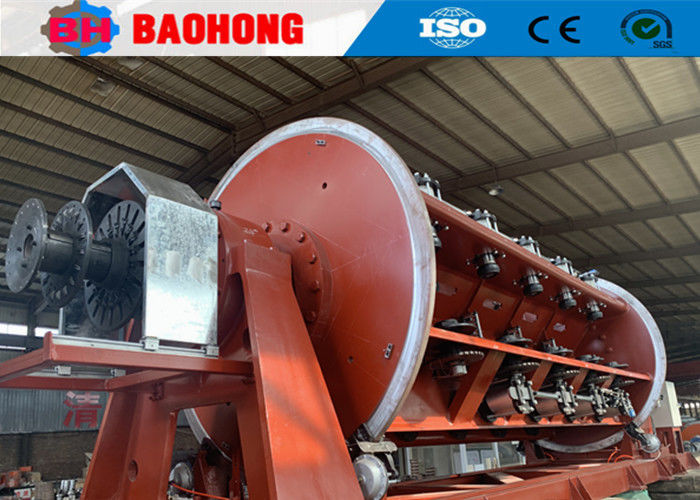

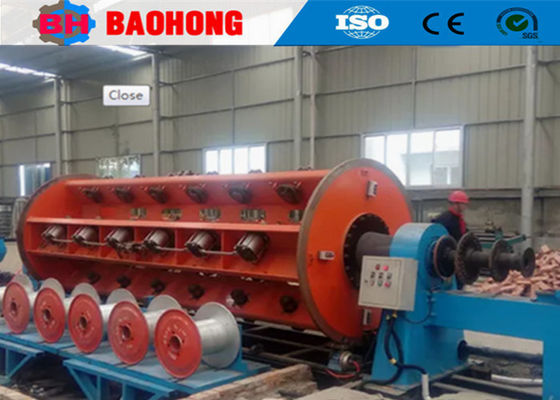

5. Foto
6. Foto Pengemasan
7. Pengenalan pabrik dan perusahaan kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Tiongkok Utara.
Sejak tahun 2006, dengan mengandalkan perhatian dan dukungan dari pelanggan kami, Baohong Machinery telah berdedikasi pada penelitian dan pengembangan mesin stranding kawat dan mesin laying-up dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin stranding kaku JLK menjadi pemrosesan lini perakitan di Tiongkok, dan kami juga telah secara independen mengembangkan lini stranding Bow skip JGB, lini cabling tipe Bow skip CGB, dan lini laying-up tipe Cradle Kecepatan Tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., mencakup area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dantelah berkembang menjadi salah satu Produsen Mesin Stranding terpenting di Tiongkok.
