Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Rangka Kaku Kawat Kabel Strander | Ukuran gelendong yang berlaku: | 500/630/710/720 |
|---|---|---|---|
| Bahan yang Berlaku: | Tembaga, aluminium, baja | Cocok Untuk: | Stranding Kawat dan Kabel |
| jenis: | mesin otomatis | Lukisan peralatan: | Kustomisasi |
| Masa garansi: | Garansi 12 bulan | ||
| Menyoroti: | ACSR konduktor kaku stranding mesin,300 SQMM kabel strander,domba kambing konduktor kabel mesin |
||
Kawat Kabel Rangka Kaku Strander ACSR Konduktor Domba Kambing 300 350 SQMM
1. Aplikasi
Mesin ini terutama digunakan untuk menggulung dan memadatkan sektor tembaga atau aluminium atau konduktor bulat, serta sektor pra-spiral
konduktor dll. Mesin pembengkok besar digunakan untuk menekuk pelat baja ke struktur rangka. Empat struktur rangka berbagi lingkaran secara merata, dan semuanya dilas bersama dengan cakram besar di kedua sisinya. Juga semua struktur dilas ke tengah tabung berdinding tebal. Seluruh struktur kuat dan indah. Setelah proses pengelasan, seluruh struktur dianil dalam tungku anil, yang akan menghilangkan tekanan internal.
2. Komponen utama
2.1 Pembayaran 1 set
2.2 Strander kaku 1 set
2.3 Pemadatan dan Perakitan dudukan cetakan 1 set
2.4 Mesin perekam konsentris 1 set
Penghitung 2,5 Meter 1 set
2.6 Capstan (dengan gearbox 36 langkah) 1 set
2.7 Traversing stand 1 set
2.8 Pengambilan tipe kolom 1 set
2.9 Motor + pendidik 1 set
2.10 Poros transmisi 1 set
2.11 Kabinet utama dan kabinet operasi masing-masing 1 set
3. Fitur
3.1 Kami menyesuaikan mesin stranding tipe sangkar ini sesuai dengan kebutuhan pelanggan.
3.2Mesin stranding sangkar kaku tipe rangka tugas berat, Sangkar didukung pada bantalan rol yang menyelaraskan diri di kedua ujungnya. Roda gigi yang sepenuhnya tertutup, sistem pelumasan terpusat untuk bantalan, digerakkan ke sangkar.
3.3 Pemuatan kelompok gelendong menggunakan tipe lantai hidrolik. Pemuat troli samping juga opsional.
3.4 Penggulung roda ganda berdesain miring cocok untuk beban pemadatan yang berat.
3.5 Rem pneumatik tipe cakram untuk Cage.
3.6 PLC Dilengkapi, opsional.
4. Parameter Teknis
| Model (Mesin Stranding Kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD konduktor terdampar maksimum | φ35-55mm | φ35-55mm | φ35-55mm | |
| Lapangan Terdampar | 6 Kandang Terdampar Gelendong | 40-719mm | 51-896mm | 54-963mm |
| 12 Kandang Terdampar Gelendong | 40-719mm | 51-896mm | 54-963mm | |
| 18 Kandang Terdampar Gelendong | 44-793mm | 63-1056mm | 57-1012 mm | |
| 24 Kandang Terdampar Gelendong | 51-924 mm | 71-1246mm | 66-1190mm | |
| 30 Kandang Terdampar Gelendong | 57-1028 mm | 87-1553mm | 79-1403 mm | |
| Kecepatan Putar | 6 Kandang Terdampar Gelendong | 230,6 putaran/menit | 180,1 putaran/menit | 150,6 putaran/menit |
| 12 Kandang Terdampar Gelendong | 230,6 putaran/menit | 180,1 putaran/menit | 150,6 putaran/menit | |
| 18 Kandang Terdampar Gelendong | 208,5 putaran/menit | 155 putaran/menit | 142,6 putaran/menit | |
| 24 Kandang Terdampar Gelendong | 179 putaran/menit | 130,1 putaran/menit | 122,3 putaran/menit | |
| 30 Kandang Terdampar Gelendong | 161,8 putaran/menit | 115,9 putaran/menit | 102,7 putaran/menit | |
| Putaran jangkar | Diameter Roda Penggulung | 2000 mm | 2000 mm | 2000 mm |
| Kekuatan Pengangkutan Maksimum | 30 T | 30 T | 40 T | |
| Perangkat Pra-spiral | Melempar | 500-2500mm | 500-2500mm | 500-2500mm |
| Tenaga Motorik | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Gelendong | 500*375*127 | 630*475*127 | 710*530*127 | |
| Gelendong Pembayaran Tengah | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Gelendong Pengambil | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan Linier Pengangkutan Maksimum | 69 m/mnt | 69 m/mnt | 62 m/mnt | |
| Tinggi Tengah | 1000 mm | 1100mm | 1100mm | |

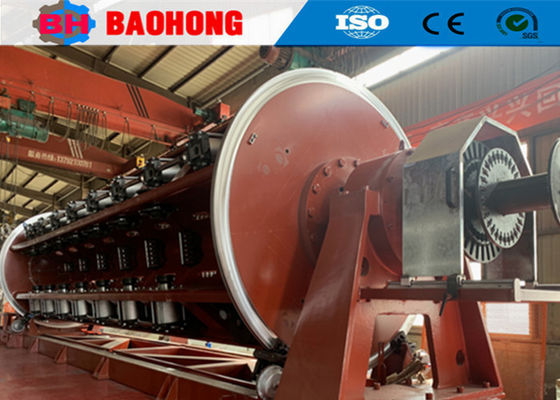

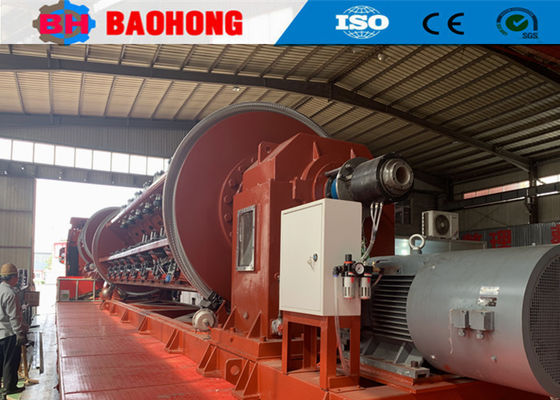

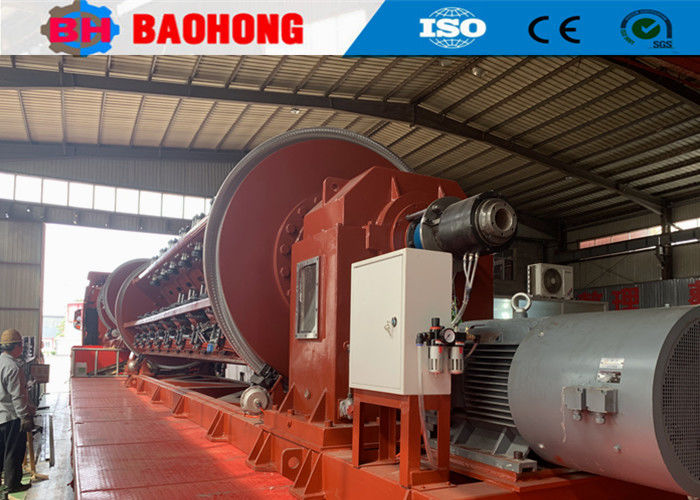

5. Foto
6. Foto pengepakan
7. Pabrik dan pengenalan kami
Hejian Baohong Electrical Machinery Co, Ltd didirikan pada tahun 2006. Perusahaan kami terletak di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin wire stranding dan mesin peletakan di Cina Utara.
Sejak tahun 2006, dengan mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri pada penelitian dan pengembangan mesin wire stranding dan mesin peletakan dan telah membuat kemajuan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin rigid stranding JLK menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah secara mandiri mengembangkan jalur skip stranding JGB Bow, jalur pemasangan kabel tipe skip CGB Bow, dan jalur Laying-up tipe Cradle berkecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10.000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai keluaran tahunan saat ini lebih dari 10 juta dolar, dan telah berkembang menjadi salah satu Produsen Mesin Stranding terpenting di Cina.
