Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama mesin: | Mesin Stranding Kabel Rangka Kaku | Cocok Untuk: | Kawat Terdampar |
|---|---|---|---|
| Spesifikasi bobbin: | 500/630/710/720 | Bahan: | Cu, Al, Kabel baja |
| Maks. mengangkut- Memaksa: | 30 t | Warna mesin: | Kustomisasi |
| Masa garansi: | 12 bulan | ||
| Menyoroti: | Mesin Stranding Kabel Kaku 500,Mesin Kabel Kontrol PLC,Mesin Strander Kawat Telanjang |
||
Mesin Stranding Kabel Rangka Kaku Kontrol PLC 500 Untuk Kawat Telanjang
1. Aplikasi
Mesin ini cocok untuk merangkai kawat penguat baja aluminium tembaga, paduan aluminium, aluminium telanjang panjang dan bagian untuk menghasilkan kabel daya berikut, konduktor berbentuk sektor, dipadatkan bulat. Dengan kekakuan tinggi, kinerja tinggi, kecepatan tinggi, dan inersia rendah.
2. Komponen utama
2.1 Pay-off 1 set
2.2 Rigid strander setiap gulungan 1 set
2.3 Pemegang die pemadatan dan perakitan 1 set
2.4 Perangkat pra-putar & pemadatan 1 set
2.5 Penghitung meter 1 set
2.6 Capstan 1 set
2.7 Pengambilan dengan dudukan penyeberangan 1 set
2.8 Kabinet utama dan kabinet operasi 1 set masing-masing
3. Fitur
3.1 Didorong oleh kotak roda gigi variabel 36-tahap, perangkat pengangkutan ganda dan aktif ganda.
3.2 Seluruh struktur akan dikerjakan pada mesin bubut horizontal besar.
3.3 Pengambilan dan dudukan penyeberangan juga dapat menggunakan tipe kolom dan tipe portal.
3.4 Mesin menggunakan PLC impor asli untuk mengontrol seluruh lini, mengontrol pengaturan dan pengoperasian masing-masing peralatan listrik.
3.5 Perangkat penghenti darurat paling canggih, mengontrol langsung setiap gulungan. Segera setelah ada kawat yang putus, seluruh mesin akan berhenti secara otomatis sekaligus.
4. Parameter Teknis
| Model (Mesin Stranding Kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminium | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD konduktor terdampar maksimum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pitch Stranding | Sangkar Stranding 6 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm |
| Sangkar Stranding 12 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm | |
| Sangkar Stranding 18 Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Sangkar Stranding 24 Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Sangkar Stranding 30 Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Rotasi | Sangkar Stranding 6 Bobbin | 230.6 r/mnt | 180.1 r/mnt | 150.6 r/mnt |
| Sangkar Stranding 12 Bobbin | 230.6 r/mnt | 180.1 r/mnt | 150.6 r/mnt | |
| Sangkar Stranding 18 Bobbin | 208.5 r/mnt | 155 r/mnt | 142.6 r/mnt | |
| Sangkar Stranding 24 Bobbin | 179 r/mnt | 130.1 r/mnt | 122.3 r/mnt | |
| Sangkar Stranding 30 Bobbin | 161.8 r/mnt | 115.9 r/mnt | 102.7 r/mnt | |
| Capstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Gaya Tarik-off Maksimum | 30 T | 30 T | 40 T | |
| Perangkat Pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Daya Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Payoff Tengah | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin Pengambilan | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan Linear Tarik-off Maksimum | 69 m/mnt | 69 m/mnt | 62 m/mnt | |
| Tinggi Tengah | 1000 mm | 1100 mm | 1100 mm | |

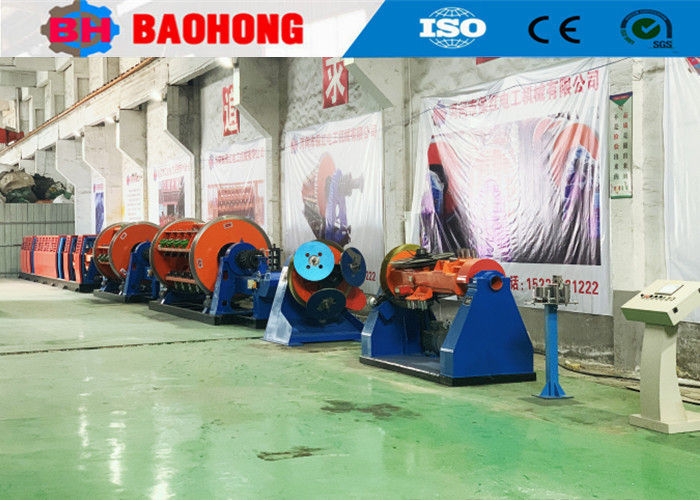

5. Foto
6. Foto pengepakan
7. Pengantar pabrik dan perusahaan kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Tiongkok Utara.
Sejak 2006, mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri pada penelitian dan pengembangan mesin stranding kawat dan mesin laying-up dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin stranding kaku JLK untuk menjadi jalur perakitan pemrosesan di Tiongkok, dan kami juga telah mengembangkan secara independen lini stranding skip JGB Bow, lini pengkabelan tipe skip CGB Bow, dan lini Laying-up tipe Cradle kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Stranding yang paling penting di Tiongkok.
