Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Mesin Stranding Kawat dan Kabel Rangka Kaku | Penggunaan: | Kawat Terdampar |
|---|---|---|---|
| Drum: | 500/630/710/720 | Bahan terdampar: | Tembaga, aluminium, baja |
| Merk PLC: | Siemens | Merek mobil: | Siemens |
| Pengecatan mesin: | Sesuai dengan permintaan pelanggan | Waktu Jaminan: | 12 bulan |
| Menyoroti: | Mesin Terdampar Bingkai Kaku Otomatis,Mesin Terdampar Rigid Gelendong 500mm,Mesin Terdampar Bingkai Kaku 253RPM |
||
500mm Bobbin Otomatis kaku Frame Wire dan kabel Stranding Mesin 253RPM
1. Aplikasi
Mesin ini terutama digunakan untuk stranding dan kompak dari sektor tembaga atau aluminium atau konduktor bulat, serta pre-spiral sektor konduktor dll.Stranding rangka kaku dirancang dengan 1+6+12+18+24+30+36 Bobbin Cage.Bobbin: 500mm, 630mm, 710mm DIN 46397 Standar.
2. Komponen utama
2.1 Pembayaran 1 set
2.2 12.18B Strander kaku 1 set
2.3 Pemegang mati kompak dan pemasangan 1 set
2.4 Mesin pita sentris 1 set
2.5 meter counter 1 set
2.6 Capstan (dengan gearbox 36 langkah) 1 set
2.7 Melalui stand 1 set
2.8 Pengambilan tipe kolom 1 set
2.10 Poros transmisi 1 set
2.11 Kabinet kontrol listrik 1 set masing-masing
3. Fitur
3.1 Kami menyesuaikan mesin stranding jenis kandang ini sesuai dengan kebutuhan pelanggan.
3.2 Efisiensi tinggi dan kecepatan. kecepatan maksimum kandang 253 rpm. kecepatan garis maksimum 62,3 m / min.
3.3 Pengisian kelompok bobbin menggunakan tipe lantai hidrolik. Pengisian trolley samping juga opsional.
3.4 Kapstan roda ganda desain miring yang cocok untuk kompak beban berat.
4. Parameter teknis
| Model (Mesin Stranding kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD maksimum konduktor yang bergelombang | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Kandang Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Kandang Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kandang Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit |
| 12 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit | |
| 18 Kandang Bobbin | 208.5 r/menit | 155 r/menit | 1420,6 r/menit | |
| 24 Kandang Bobbin | 179 r/menit | 130.1 r/menit | 122.3 r/menit | |
| 30 Kandang Bobbin | 1610,8 r/menit | 1150,9 r/menit | 1020,7 r/menit | |
| Kapstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Kekuatan tarik maksimum | 30 T | 30 T | 40 T | |
| Perangkat pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Kekuatan motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Pusat Pembayaran Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin untuk mengambil | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan linier maksimum untuk lepas landas | 69 m/menit | 69 m/menit | 62 m/menit | |
| Ketinggian pusat | 1000 mm | 1100 mm | 1100 mm | |

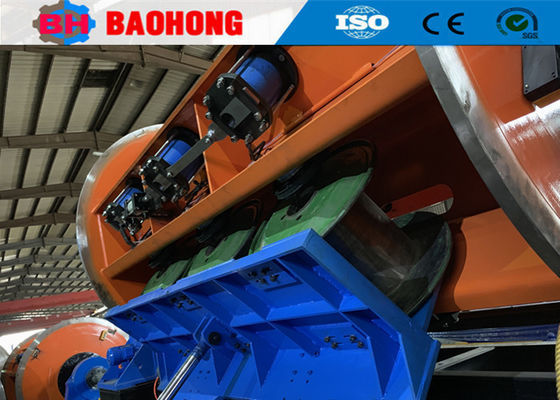

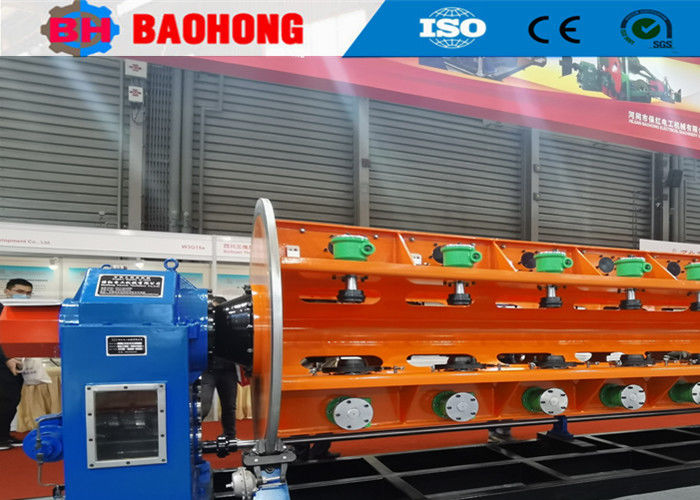

5. Foto
6Foto pengemasan.
7Perkenalan pabrik dan perusahaan kami
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
Kontak Person: Daisy
Tel: +8618256531268
