Mesin Stranding Jenis Kaku yang Dilengkapi Pemuatan Otomatis: Penting untuk Pembuatan Kabel

Mesin Stranding Tipe Kaku Dilengkapi Pemuatan Otomatis: Penting untuk Pembuatan Kabel

1. Aplikasi

Mesin ini terutama digunakan untuk stranding non-puntir dari untaian aluminium inti baja (ACSR) dan konduktor paduan aluminium berpenampang besar dan panjang. Mesin ini juga dapat diterapkan pada stranding non-puntir dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.

2. Komponen utama

2.1 Φ630 Pay-off stand

2.2 #type wire guiding stand

2.3 6B,12B strander

2.4 Wire assemble die & compacting device

2.5 Meter counter(Mechanical, Electronic)

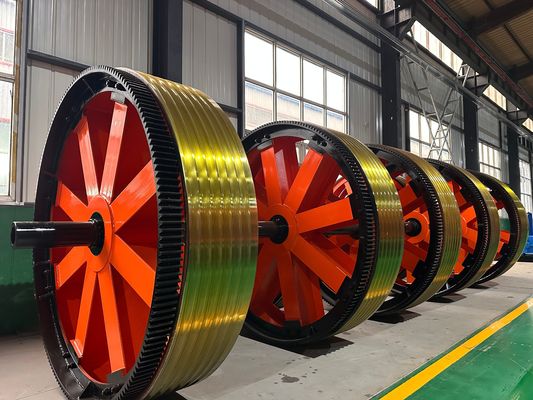

2.6 Φ 1600 strong double capstan

2.7 Φ 1800 column type take-up with traversing

2.8 Electric control system

2.9 Manual sliding protective cover

3. Fitur

3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian dari sangkar dan capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan rigid type strander tradisional yang digerakkan oleh poros penghubung tanah dan membuat perawatan peralatan lebih nyaman.

3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian dari sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan driver motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang dibutuhkan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat puntir, dan untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, pengoperasian yang nyaman, dan pengoperasian yang andal.

3.3 Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari bobbin mana pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai kembali.

3.4 Mesin menggunakan pengontrol yang dapat diprogram Inovance dan bus lapangan untuk perintah terpadu dan mengoordinasikan status kerja semua bagian mesin, dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik secara teknologi canggih, mudah dioperasikan dan andal dalam pengoperasian.

4.Parameter teknis utama

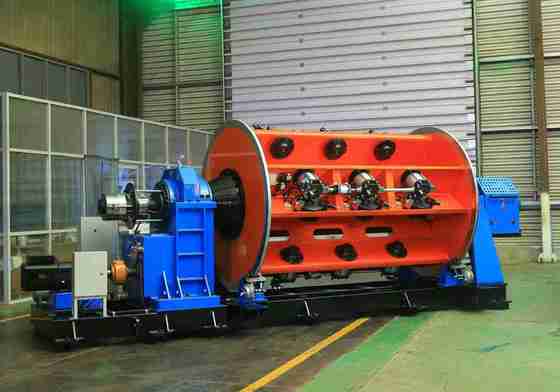

5.Foto

6.Foto pengemasan

7.Pabrik dan pengenalan kami

Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada 1 Agustus 2006. Terletak di zona industri Desa Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin, dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan sumber daya besi dan baja yang melimpah Mulai dengan produksi produk seri mesin stranding, perusahaan telah mengalami pengembangan selama 18 tahun.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai pertumbuhan yang stabil dan secara bertahap berkembang menjadi entitas ekonomi komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.

Perusahaan mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik, dan total peralatan pemrosesannya lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan, dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Tiongkok yang memproduksi unit seri mesin stranding sangkar JLK secara jalur perakitan.
