Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama peralatan: | Peralatan Stranding Kawat Aluminium - Desain Bingkai Kaku | Bahan: | Tembaga, aluminium, baja, dll. |
|---|---|---|---|
| Aplikasi: | Terdampar | Ukuran gulungan: | 500.630 dst |
| Warna Peralatan: | disesuaikan | Masa Jaminan: | 1 Tahun |
| Menyoroti: | aluminium wire stranding machine,rigid frame stranding equipment,rigid stranding machine with warranty |
||
Peralatan Pemuntir Kawat Aluminium – Desain Rangka Kaku
1. Aplikasi
Mesin ini terutama digunakan untuk pemuntiran non-torsion dari untaian aluminium inti baja (ACSR) berpenampang besar dan panjang, serta konduktor paduan aluminium. Mesin ini juga dapat diterapkan pada pemuntiran non-torsion dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.
2. Komponen utama
2.1 Stand pengumpanan Φ630 1 set
2.2 Stand pemandu kawat tipe # 1 set
2.3 Pemuntir 6B, 12B 2 set
2.4 Die perakit kawat & perangkat pemadat 2 set
2.5 Penghitung meter (Mekanis, Elektronik) 1 set
2.6 Capstan ganda kuat Φ 1600 1 set
2.7 Take-up tipe kolom Φ 1800 dengan traversing 1 set
2.8 Sistem kontrol elektrik 1 set
2.9 Penutup pelindung geser manual
3. Fitur
3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian sangkar serta capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan pemuntir tipe kaku yang digerakkan oleh poros tanah tradisional dan membuat perawatan peralatan lebih nyaman.
3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan penggerak motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder grating, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang dibutuhkan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat puntir, serta untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, pengoperasian yang nyaman, dan pengoperasian yang andal.
3.3 Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari bobbin mana pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai kembali.
3.4 Mesin menggunakan pengontrol terprogram Inovance dan bus lapangan untuk mengomando dan mengoordinasikan status kerja semua bagian mesin secara terpadu, dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik secara teknologi canggih, mudah dioperasikan, dan andal dalam pengoperasian.
4.Parameter teknis utama
| Model (Mesin Pemuntir Kaku) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD konduktor untaian maksimum | φ15 mm | φ25 mm | φ45 mm | |
| Pitch Pemuntiran | Sangkar Pemuntir 6 Bobbin | 60-500 mm | 60-500 mm | 60-500 mm |
| Sangkar Pemuntir 12 Bobbin | 75-560 mm | 75-560 mm | ||
| Sangkar Pemuntir 18 Bobbin | 92-680 mm | |||
| Sangkar Pemuntir 24 Bobbin | 108-790 mm | |||
| Kecepatan Rotasi | Sangkar Pemuntir 6 Bobbin | 258 r/min | 258 r/min | 258 r/min |
| Sangkar Pemuntir 12 Bobbin | 236 r/min | 236 r/min | ||
| Sangkar Pemuntir 18 Bobbin | 202 r/min | |||
| Sangkar Pemuntir 24 Bobbin | 176 r/min | |||
| Capstan | Diameter Roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Gaya Tarik Maksimum | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Bobbin Pengumpanan Tengah | PND630 | PND630 | PND630 | |
| Bobbin Penggulung | 1800mm | 2500mm | 2500mm | |
| Kecepatan Linear Tarik Maksimum | 35m/min | 40 m/min | 50 m/min | |
|
Tinggi Tengah |
1000 mm | 1000 mm | 1000 mm |
|

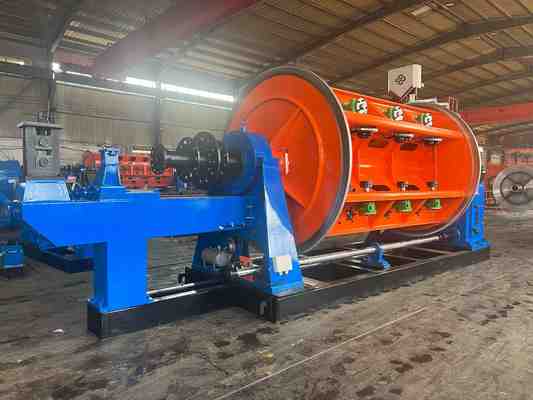

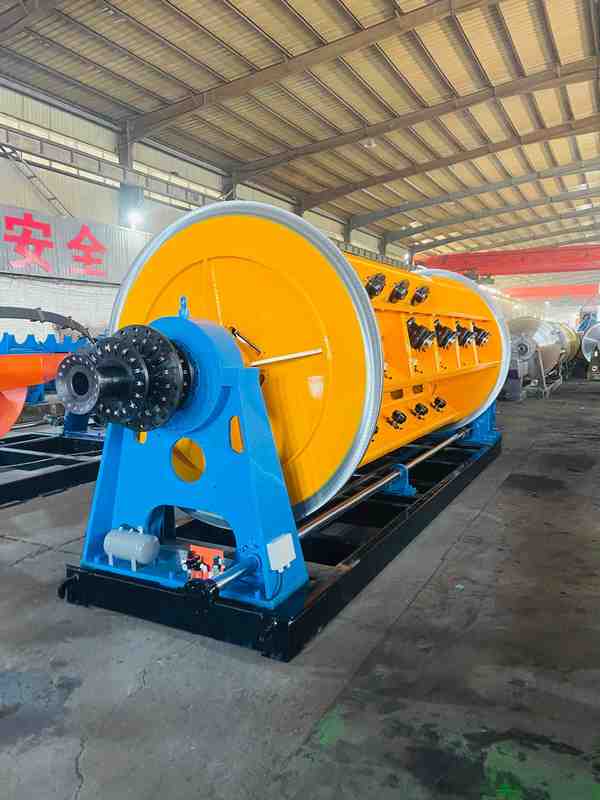

5.Foto
6.Foto Pengemasan
7.Pabrik dan pengenalan kami
Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada tanggal 1 Agustus 2006. Berlokasi di zona industri Desa Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin, dan Shijiazhuang, perusahaan ini menikmati transportasi yang nyaman dan sumber daya besi dan baja yang melimpah. Dimulai dengan produksi seri produk mesin pemuntir, perusahaan ini telah mengalami perkembangan selama 18 tahun.
Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai pertumbuhan yang stabil dan secara bertahap berkembang menjadi entitas ekonomi komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.
Perusahaan mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan kelistrikan, dan total peralatan pemrosesannya lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan, dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Tiongkok yang memproduksi unit seri mesin pemuntir sangkar JLK secara jalur perakitan.
