Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama peralatan: | Mesin Stranding Kabel Frame Kaku yang Digerakkan Servo untuk Kawat Tembaga | Bahan: | Tembaga, aluminium, baja, dll. |
|---|---|---|---|
| Jenis: | JLK-500,JLK-630,JLK-710/720 | Cocok Untuk: | Terdampar |
| Masa Jaminan: | 1 Tahun | Warna Peralatan: | disesuaikan |
| Menyoroti: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||
Servo-driven Rigid Frame Cable Stranding Machine untuk kawat tembaga
1. Aplikasi
Hal ini terutama digunakan untuk stranding dan kompak konduktor sektor tembaga dan aluminium, stranding, menarik dan kompak konduktor bulat dan berbentuk khusus,serta stranding konduktor aluminium berinti baja.
2. Komponen utama
2.1 Φ500 Stand pembayaran 1 set
2.2 6B, 12B, 18B, 24B, 30B strander 1 set masing-masing
2.3 Perangkat perakitan kawat 5 set
2.4 Meter counter 1 set
2.5 Ø2300 inisiatif ganda capstan 1 set
2.6 Ø3150 stand pengambilan dengan transverse 1 set
2.7 Sistem transmisi 1 set
2.8 Sistem kontrol listrik 1 set
2.9 Perangkat perlindungan keselamatan (tutup keamanan listrik) 1 set
2.10 Tutup keamanan poros tanah 1 set
2.11 Spindel loading spreader 1 set
2.12 Kunci pneumatik 1 set
3. Fitur
3.1 Unit ini dilengkapi dengan Human-Machine Interface (HMI), di mana berbagai parameter operasi dapat ditampilkan dan diatur secara real time, memastikan intuitif dan nyaman.
3.2 Parameter operasi seperti kecepatan putaran sebenarnya dari setiap kandang memutar dan kecepatan linier dari perangkat traksi dapat ditampilkan secara intuitif.
3.3 Roda pengukur dilapisi karet dan dilengkapi dengan perangkat penekan pneumatik, yang secara efektif meningkatkan akurasi pengukuran.Hal ini terhubung ke jaringan dengan kabinet kontrol utama untuk mewujudkan berhenti panjang tetap.
3.4 Sinyal alarm pemutusan kabel ditransmisikan secara nirkabel, dengan efektif menghindari kebingungan atau kerusakan saluran transmisi.
3.5 Mengadopsi kabinet jenis layar sentuh meja operasi, yang nyaman untuk operasi dan indah dalam bentuk.
3.6 Tabung persegi panjang digunakan untuk memperkuat untaian utama untuk menghindari getaran papan tunggal.
3.7 Penekanan sabuk baru mengadopsi sabuk gesekan tahan tinggi, yang membuat penyesuaian lebih nyaman dan umur layanan lebih lama.
3.8 Kabel dan sirkuit udara di dalam mesin disembunyikan di tabung persegi dasar untuk menghindari kerusakan dan gangguan.
3.9 Penguatan ditambahkan ke dukungan depan mesin utama untuk meningkatkan stabilitas.yang memiliki integrasi yang lebih kuat dan kekakuan mekanis yang lebih baik.
3.10 Kepala poros depan dan belakang mesin utama terbuat dari casting baja terintegrasi untuk menghindari retakan yang disebabkan oleh pengelasan.
Daerah pengereman mesin utama ditingkatkan untuk meningkatkan kinerja pengereman.
3.11 Pemurnian permukaan roda capstan.
4. Parameter teknis
| Model (Mesin Stranding kaku) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD maksimum konduktor yang bergelombang | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Kandang Bobbin Stranding | 75-560 mm | 75-560 mm | ||
| 18 Kandang Bobbin | 92-680 mm | |||
| 24 Kandang Bobbin | 108-790 mm | |||
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 258 r/menit | 258 r/menit | 258 r/menit |
| 12 Kandang Bobbin Stranding | 236 r/menit | 236 r/menit | ||
| 18 Kandang Bobbin | 202 r/menit | |||
| 24 Kandang Bobbin | 176 r/menit | |||
| Kapstan | Diameter Roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Kekuatan tarik maksimum | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Pusat Pembayaran Bobbin | PND630 | PND630 | PND630 | |
| Bobbin untuk mengambil | 1800 mm | 2500mm | 2500mm | |
| Kecepatan linier maksimum untuk lepas landas | 35m/menit | 40 m/menit | 50 m/menit | |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm | |

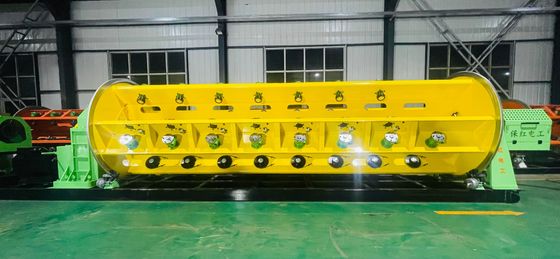

5.Foto-foto
6Foto pengemasan.

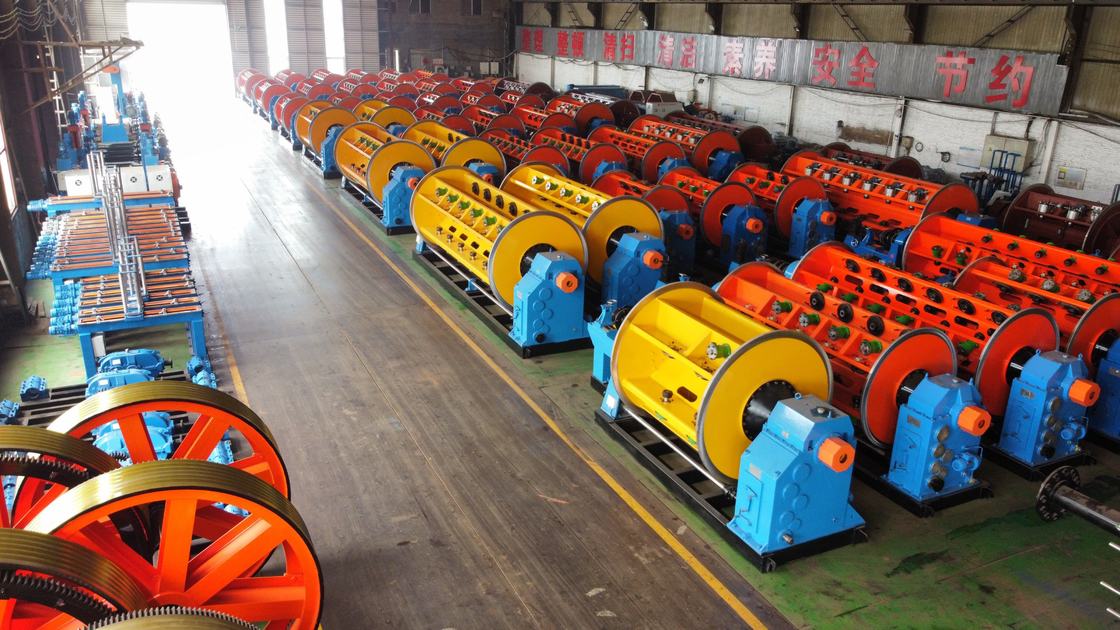

7. Pabrik dan perusahaan kami pengenalan
Hebei Baohong Electrical Machinery Co., Ltd didirikan pada tanggal 1 Agustus 2006.Tianjin dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan banyak besi dan baja Dimulai dengan produksi produk seri mesin stranding, telah mengalami 18 tahun pengembangan.
Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, pertumbuhan dan secara bertahap berkembang menjadi entitas ekonomi yang komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negara dan luar negeri.
Perusahaan meliputi area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik,dan peralatan pengolahannya total lebih dari 60 juta yuan.Saat ini, melalui pengenalan peralatan pengolahan skala besar dan penelitian, pengembangan dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Cina yang memproduksi kandang JLK Unit seri mesin stranding pada jalur perakitan.
