Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

Mesin Pembuat Kawat & Kabel: Solusi Stranding Kaku 630/6+12+18

1. Aplikasi

Mesin ini terutama digunakan untuk stranding non-torsion dari untaian aluminium inti baja (ACSR) dan konduktor paduan aluminium dengan penampang besar dan panjang. Mesin ini juga dapat diterapkan pada stranding non-torsion dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.

2. Komponen utama

2.1 Stand pay-off Φ630 1set

2.2 Stand pemandu kawat tipe # 1set

2.3 Strander 6B, 12B, 18B 3set

2.4 Die perakitan kawat & perangkat pemadatan 3set

2.5 Penghitung meter (Mekanis, Elektronik) 1set

2.6 Capstan ganda kuat Φ 2000 1set

2.7 Take-up tipe kolom Φ 2500 dengan traversing 1set

2.8 Sistem kontrol listrik 1set

2.9 Sistem perlindungan keselamatan 4set

3. Fitur

3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian dari sangkar dan capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan strander tipe kaku yang digerakkan oleh poros tanah tradisional dan membuat perawatan peralatan lebih nyaman.

3.2 Kontrol seluruh mesin mengadopsi PLC seri Siemens & Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian dari sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan driver motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang dibutuhkan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat yang dipilin, dan untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, operasi yang nyaman, dan operasi yang andal.

3.3 Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari bobbin mana pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai kembali.

3.4 Mesin menggunakan pengontrol terprogram PLC Inovance dan bus lapangan untuk memerintahkan dan mengoordinasikan status kerja semua bagian mesin secara terpadu, dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik secara teknologi canggih, mudah dioperasikan dan andal dalam operasi.

4.Parameter teknis utama

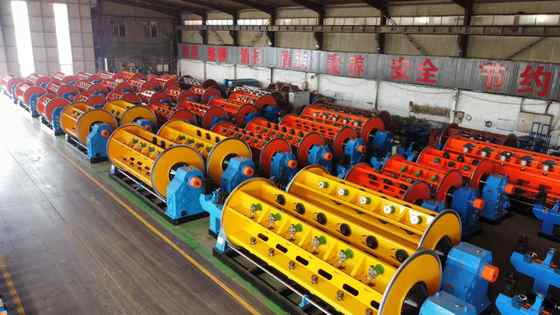

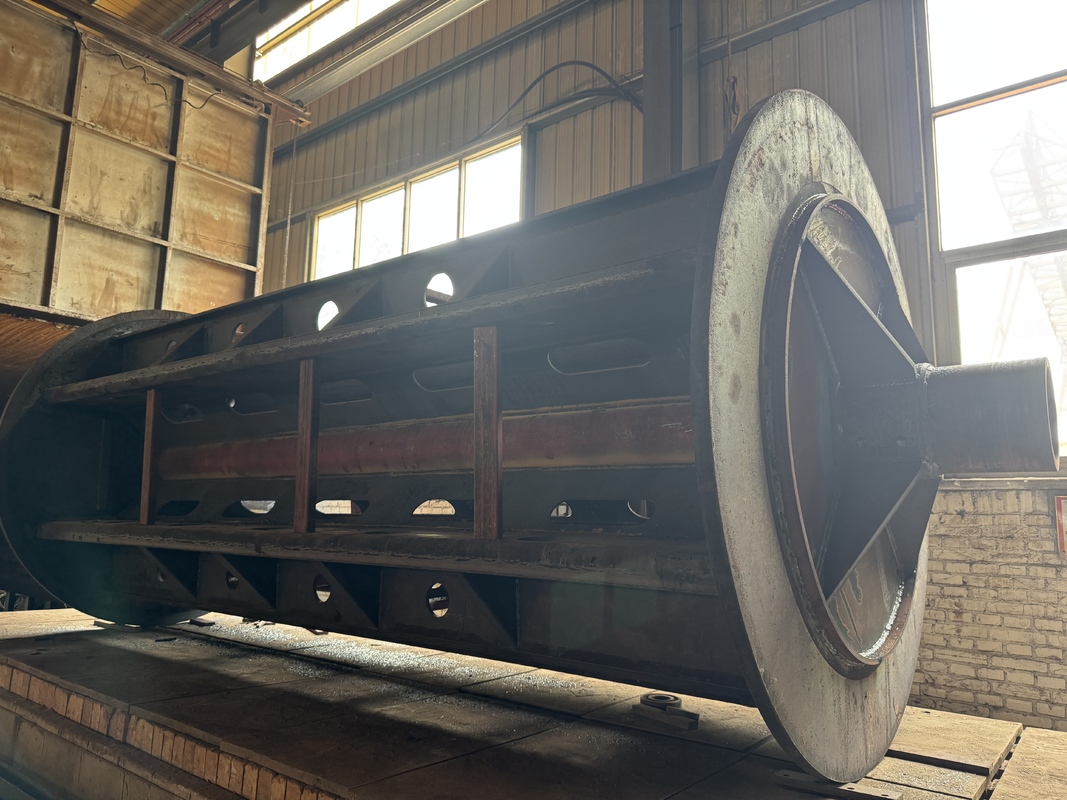

5. Foto

6.Foto pengemasan

7.Pabrik dan pengenalan kami

Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada tanggal 1 Agustus 2006. Terletak di zona industri Kota Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin, dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan sumber daya besi dan baja yang melimpah Mulai dengan produksi produk seri mesin stranding, perusahaan telah mengalami pengembangan selama 18 tahun.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai pertumbuhan yang stabil dan secara bertahap berkembang menjadi entitas ekonomi komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.

Perusahaan mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik, dan total peralatan pemrosesannya lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan, dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Tiongkok yang memproduksi unit seri mesin stranding sangkar JLK secara jalur perakitan.
