| Name: | ACSR Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al,Steel wires |
| Max. stranded conductor OD(315): | φ14 mm | Stranding pitch: | Step-less, adjustable |
| Grantee period: | 12 Months | Machine painting: | Optional |
| Usage: | Stranding | ||
| Menyoroti: | Mesin Stranding Planetary ACSR,ACSR Kabel Planetary Stranding Machine |
||

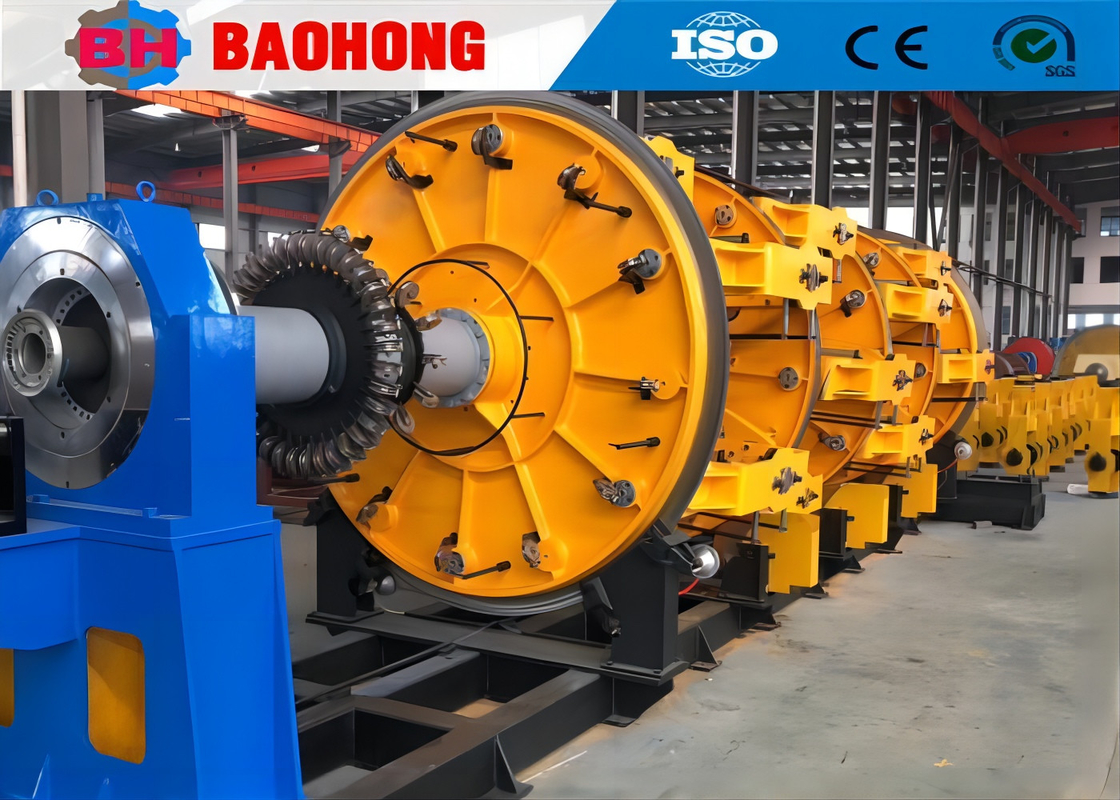

ACSR Tembaga Aluminium Kabel Planetary Stranding Mesin
1. Penggunaan
Mesin ini terutama digunakan untuk twist back stranding tembaga inti kawat aluminium, baja inti aluminium stranded kawat dan inti kawat terisolasi.
Penekang sabuk baru mengadopsi blok gesekan tahan tinggi, yang membuat penyesuaian lebih nyaman dan umur layanan lebih lama.
2Karakter Utama
2.1Metode memutar kembali: mekanisme planet.
2.2Kandang memutar jari tanpa poros dilengkapi dengan mekanisme pengendalian ketegangan gesekan.
2.3. poros transmisi menghubungkan semua bagian mesin bersama-sama untuk menjaga stabil stranding pitch, yang juga dapat dipilih frekuensi sinkronisasi untuk mengontrol mesin.
2.4Tinggi kekakuan, kinerja tinggi, kecepatan tinggi dan inersia rendah.
2.5Sistem kontrol Siemens PLC, beroperasi pada layar sentuh.
3. Parameter teknis
| Model (Mesin Stranding Planetary) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD maksimum konduktor yang bergelombang | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Kandang Bobbin Stranding | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Kandang Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Kandang Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 218 r/menit | 120 r/menit | 106 r/menit | 55 r/menit |
| 12 Kandang Bobbin Stranding | 118 r/menit | 110 r/menit | 97.5 r/menit | 45 r/menit | |
| 18 Kandang Bobbin | 108 r/menit | 100 r/menit | 820,9 r/menit | 35 r/menit | |
| 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 74 r/menit | 25 r/menit | |
| Kapstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Kekuatan tarik maksimum | 2T | 5T | 10T | 15T | |
| Kekuatan motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Pusat Pembayaran Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin untuk mengambil | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan linier maksimum untuk lepas landas | 25 m/menit | 30 m/menit | 340,7 m/menit | 20 m/menit | |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4.Dokumen yang disertakan
4.1 Manual Pengguna 1 salinan
4.2 Gambar dasar 1 salinan
4.3 Gambar penampilan 1 salinan
4.4 Diagram instalasi listrik 1 salinan
4.5 Spesifikasi AC/DC 1 salinan
4.6 Diagram penataan sirkuit udara, dll. 1 salinan
5.Foto
6Foto kemasan.
7Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
