Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Mesin Stranding Kabel Kawat Planetary Tipe Kandang | Aplikasi: | Kawat Terdampar |
|---|---|---|---|
| Bahan: | Kawat Tembaga, Kawat Al, dan Kabel Baja | Max.stranded konduktor OD (500): | φ35 mm |
| Max. Maks. Haul-off Linear Speed(630) Kecepatan Linear Pengangkutan (630) | 20 m/mnt | Kode HS: | 847940 |
| Lukisan peralatan: | Sebagai permintaan | Waktu garansi: | 1 tahun |
| Menyoroti: | Mesin Stranding Kabel Kawat Planetary,Mesin Stranding Kabel Jenis Kandang,Mesin Memutar Kawat Tembaga 20 m / mnt |
||

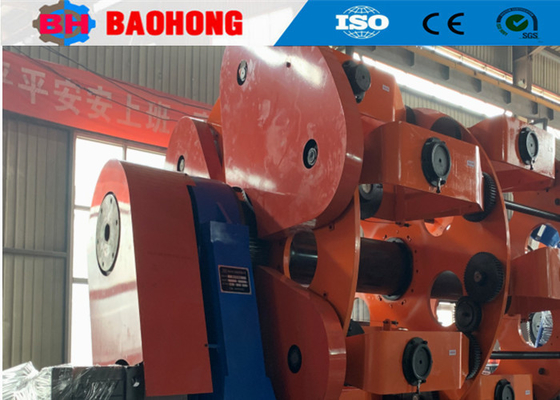

Mesin Pelintir Kabel Kawat Planetary Tipe Sangkar 20 M/Min
1. Penggunaan
Mesin ini digunakan untuk memintal kawat aluminium fleksibel atau kawat tembaga dengan puntiran balik, atau memadatkan dan memintal konduktor bundar atau sektor. Mesin ini juga dapat memintal inti yang terisolasi dan membuat pelindung baja untuk kabel bubuk.2.
Komposisi Utama2.1. Pay-off
2.2. Perangkat penempelan non-logam (dapat dipilih)
2.3. Dudukan pemandu kawat
2.4. Perangkat penempelan logam (dapat dipilih)
2.5. Sangkar pelintir
2.6. Penghitung panjang
2.7. Dudukan cetakan penutup
2.8. Capstan roda ganda
2.9. Sistem transmisi mekanis (dapat dipilih)
2.10. Sistem kontrol listrik
2.11. Sistem perlindungan keselamatan
2.12. Perangkat pemadatan (dapat dipilih)
2.13. Take-up
3. Utama
Fitur 3.1 Gulungan diatur seperempat di sekitar sangkar pelintir. Poros tengah tidak menopang gulungan.
3.2 Kaku tinggi, kinerja tinggi, kecepatan tinggi, dan inersia rendah.
3.3 Didorong oleh kotak roda gigi variabel 36 tahap, pengangkutan ganda dan perangkat aktif ganda. Distribusi kawat alami menghindari kerusakan abrasi saat memintal.
3.4 Perangkat penghenti darurat paling canggih, mengontrol langsung setiap gulungan. Segera setelah ada kawat yang putus, seluruh mesin akan berhenti secara otomatis.
3.5 Memastikan suplemen setelah ada kawat yang putus, sangat cocok untuk memproduksi kabel daya dan kabel penghubung silang yang sangat padat.
3.6 Sistem kontrol PLC, beroperasi pada layar sentuh.
4. Parameter teknis
Model (Mesin Pelintir Planetary)
| JLY-315 | JLY-400 | JLY-500 | JLY-630 | Diameter kawat tunggal | |
| Tembaga | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm | Aluminium |
| φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | OD konduktor terpilin maksimum | |
| φ14 mm | φ28 mm | φ35 mm | φ45 mm | Pitch Pelintiran | |
| Sangkar Pelintir 6 Bobbin | 218 r/min | 39-695 | 44-770 | 48-840 | Sangkar Pelintir 12 Bobbin |
| 118 r/min | 43-774 | 47-858 | 55-1001 | Sangkar Pelintir 18 Bobbin | |
| 108 r/min | 47-858 | 55-1001 | 65-1201 | Sangkar Pelintir 24 Bobbin | |
| 98 r/min | 51-940 | 63-1151 | 75-1601 | Kecepatan Rotasi | |
| Sangkar Pelintir 6 Bobbin | 218 r/min | 120 r/min | 106 r/min | 55 r/min | Sangkar Pelintir 12 Bobbin |
| 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | Sangkar Pelintir 18 Bobbin | |
| 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | Sangkar Pelintir 24 Bobbin | |
| 98 r/min | 90 r/min | 74 r/min | 25 r/min | Capstan | |
| Diameter Roda Capstan | 1000 mm | 1100 mm | Bobbin Take-up | 2000 mm | 2500 mm |
| 2T | 5T | 10T | 15T | Daya Motor | |
| 18.5 KW | 22 KW | 37 KW | 55 KW | Ukuran Bobbin | |
| 315 mm | 1250 mm | 500 mm | 630 mm | Bobbin Payoff Tengah | |
| 315 mm | 1250 mm | 2000 mm | Bobbin Take-up | Bobbin Take-up | |
| 1250 mm | 2000 mm | 2500 mm | 2500 mm | Kecepatan Linear Tarik-off Maksimum | |
| 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | Tinggi Tengah | |
| 1000 mm | 1100 mm | 1100 mm | 1100 mm |
|
|
6. Foto pengepakan
7. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin pelintir kawat dan mesin peletakan di Tiongkok Utara.
Sejak 2006, mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri pada penelitian dan pengembangan mesin pelintir kawat dan mesin peletakan dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin pelintir kaku JLK untuk menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah mengembangkan secara independen jalur pelintir Bow skip JGB, jalur pengkabelan tipe Bow skip CGB, dan jalur peletakan tipe Cradle kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Pelintir yang paling penting di Tiongkok.
