Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | Mesin Stranding Kabel Kawat Planetary Tipe Kandang | Penggunaan: | Kawat Terdampar |
|---|---|---|---|
| Bahan: | Cu, kawat Al dan kawat baja | Max.stranded OD(500): | φ35 mm |
| Max. Kecepatan linier ((630): | 20 m/mnt | Kode HS: | 8479400000 |
| Lukisan peralatan: | Sebagai permintaan | Waktu garansi: | 1 tahun |
| Menyoroti: | Tembaga Aluminium Wire Planetary Stranding Machine,Mesin Stranding Planetary Kabel Listrik,China Planetary Stranding Machine |
||
Mesin Pelintir Planet Buatan China untuk Kawat Tembaga Aluminium Kabel Listrik
1. Penggunaan
Mesin ini terutama digunakan untuk memelintir balik inti kawat tembaga aluminium, kawat beruntai aluminium inti baja, dan inti kawat berinsulasi. Kerangka mesin utama mengadopsi pengelasan robot dan perlakuan temper, dan bidal mengadopsi bentuk pengeboran integral, yang sangat mengurangi kerusakan kerangka dan kerusakan pintle yang disebabkan oleh ketidaksejajaran.
2. Komposisi Utama
2.1. Pay-off
2.2. Perangkat penempelan non-logam (dapat dipilih)
2.3. Dudukan pemandu kawat
2.4. Perangkat penempelan logam (dapat dipilih)
2.5. Sangkar pelintir
2.6. Penghitung panjang
2.7. Dudukan cetakan penutup
2.8. Capstan roda ganda
2.9. Sistem transmisi mekanis (dapat dipilih)
2.10. Sistem kontrol listrik
2.11. Sistem perlindungan keselamatan
2.12. Perangkat pemadatan (dapat dipilih)
2.13. Take-up
3. Utama Fitur
3.1 Gulungan diatur seperempat di sekitar sangkar pelintir. Poros tengah tidak menopang gulungan.
3.2 Kaku tinggi, kinerja tinggi, kecepatan tinggi, dan inersia rendah.
3.3 Didorong oleh kotak roda gigi variabel 36 tahap, perangkat pengangkut ganda dan aktif ganda. Distribusi kawat alami menghindari kerusakan abrasi saat memelintir.
3.4 Perangkat penghenti darurat paling canggih, mengontrol langsung setiap gulungan. Segera setelah ada kawat yang putus, seluruh mesin akan berhenti secara otomatis sekaligus.
3.5 Memastikan suplemen setelah ada kawat yang putus, terutama cocok untuk memproduksi kabel daya dan kabel penghubung silang yang dipadatkan tinggi.
3.6 Sistem kontrol PLC, beroperasi pada layar sentuh.
4. Parameter teknis
| Model (Mesin Pelintir Planet) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Aluminium | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD konduktor beruntai maksimum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pitch Pelintiran | Sangkar Pelintir 6 Bobbin | 26-435 | 39-695 | 44-770 | 48-840 |
| Sangkar Pelintir 12 Bobbin | 30-526 | 43-774 | 47-858 | 50-928 | |
| Sangkar Pelintir 18 Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Sangkar Pelintir 24 Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | Sangkar Pelintir 6 Bobbin | 218 r/mnt | 120 r/mnt | 106 r/mnt | 55 r/mnt |
| Sangkar Pelintir 12 Bobbin | 118 r/mnt | 110 r/mnt | 97.5 r/mnt | 45 r/mnt | |
| Sangkar Pelintir 18 Bobbin | 108 r/mnt | 100 r/mnt | 82.9 r/mnt | 35 r/mnt | |
| Sangkar Pelintir 24 Bobbin | 98 r/mnt | 90 r/mnt | 74 r/mnt | 25 r/mnt | |
| Capstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Gaya Tarik-off Maksimum | 2T | 5T | 10T | 15T | |
| Daya Motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Payoff Tengah | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin Take-up | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan Linear Tarik-off Maksimum | 25 m/mnt | 30 m/mnt | 34.7 m/mnt | 20 m/mnt | |
| Tinggi Tengah | 1000 mm | 1000 mm | 1000 mm |
|
|

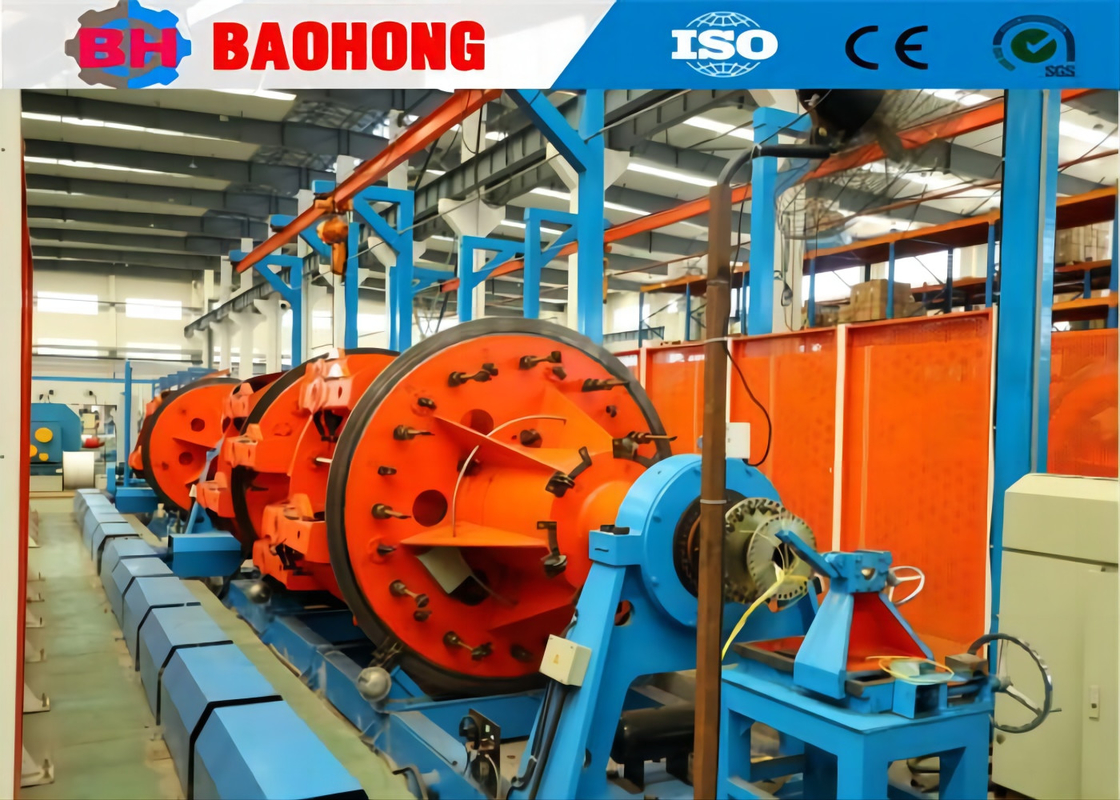

5. Foto
6. Foto pengepakan
7. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin pelintir kawat dan mesin peletakan di Tiongkok Utara.
Sejak 2006, mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri pada penelitian dan pengembangan mesin pelintir kawat dan mesin peletakan dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin pelintir kaku JLK untuk menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah mengembangkan secara independen jalur pelintir skip Busur JGB, jalur pengkabelan tipe skip Busur CGB, dan jalur peletakan tipe Cradle kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Pelintir yang paling penting di Tiongkok.
