| Product name: | PLC Touch Screen Planetary Stranding Machine | Use for: | Stranding |
|---|---|---|---|
| Shape: | Planetary type | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Daya Motor(400): | 22KW | Equipment color: | Optional |
| Menyoroti: | Mesin Memutar Kabel Planetary,315mm Bobbins Rigid Stranding Machine,Layar Sentuh Wire Cable Stranding Machine |
||

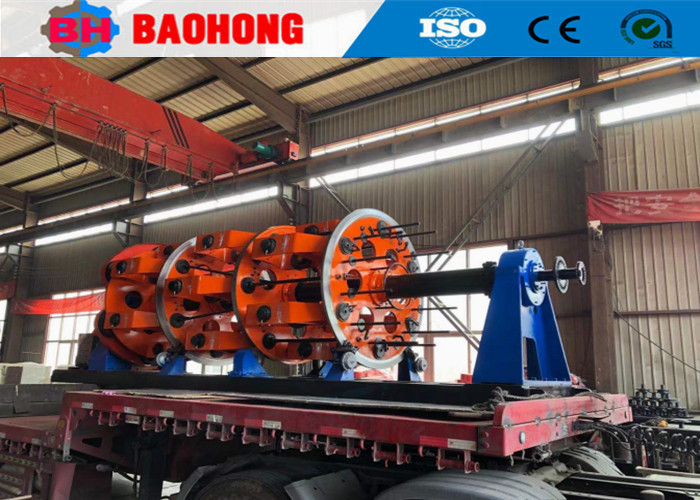

PLC Touch Screen Planetary Stranding Machine 315mm Bobbin
1. Penggunaan
Mesin ini digunakan untuk stranding tembaga / aluminium / baja kawat stranding dll.
2Tokoh Utama
2.1Poros tengah tidak mendukung gulungan.
2.2Tinggi kaku, kecepatan tinggi dan inersia rendah kecepatan tinggi dan inersia rendah.
2.3.Menggunakan set penuh kontrol servo, layar sentuh langsung jarak pemotong set digital.
2.4Perangkat pemberhentian darurat yang paling canggih.
2.5.Seluruh mesin kontrol cerdas.
2.6Sistem kontrol Siemens PLC, beroperasi pada layar sentuh.
3Komponen mekanik dan listrik
3.1 Bantalan dari Ha Erbin, Wa Fangdian dan Luoyang merek.
3.2 Motor berasal dari produk terkenal Cina.
3.3 AC driver adalah dari merek Danfoss.
3.4 PLC dari Siemens.
3.5 layar sentuh adalah dari Siemens.
3.6 Komponen listrik tegangan rendah utama berasal dari merek Cina yang berkualitas tinggi dan terkenal.
4.Parameter teknis
| Model (Mesin Stranding Planetary) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD maksimum konduktor yang bergelombang | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Kandang Bobbin Stranding | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Kandang Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Kandang Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 218 r/menit | 120 r/menit | 106 r/menit | 55 r/menit |
| 12 Kandang Bobbin Stranding | 118 r/menit | 110 r/menit | 97.5 r/menit | 45 r/menit | |
| 18 Kandang Bobbin | 108 r/menit | 100 r/menit | 820,9 r/menit | 35 r/menit | |
| 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 74 r/menit | 25 r/menit | |
| Kapstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Kekuatan tarik maksimum | 2T | 5T | 10T | 15T | |
| Kekuatan motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Pusat Pembayaran Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin untuk mengambil | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan linier maksimum untuk lepas landas | 25 m/menit | 30 m/menit | 340,7 m/menit | 20 m/menit | |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5. Foto
6Foto kemasan.
7Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
