Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Name: | Cage Type Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbins: | 500,630 etc | Materials: | Cu, Al wire and Steel wires |
| Inverter: | SIEMENS | PLC: | SIEMENS |
| Machine color: | According to customer requirement | Guarantee time: | 1 year |
| Menyoroti: | Al Wire Cable Taping Machine,Mesin Winding Tali Planetary,Mesin Cage Planetary Stranding |
||

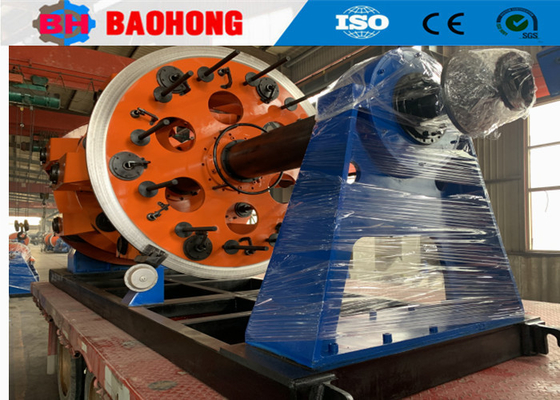

Mesin Stranding Planetary Tipe Cage Untuk Al Wire
1. Penggunaan
Mesin ini terutama digunakan untuk stranding Cu, Al konduktor, ACSR dan inti kabel isolasi dll.
2. Keuntungan
2.1 Poros sambungan ekspansi dari pijakan mengadopsi teknologi dari Prancis, yang menghindari abrasi antara poros dan kunci.
2.2 Tidak memerlukan gearbox atau ground-shaft; tidak ada kebisingan, tidak ada kebocoran, konsumsi daya lebih rendah, pemeliharaan dan perbaikan mudah.
2.3 Siemens S7-200 PLC dengan profibus dapat merealisasikan pemantauan di tempat, koordinasi antara motor yang berbeda, konverter DANFOSS mengontrol DC MOTOR ON dan OFF, operasi, dan kontrol kecepatan.Parameter bisa diatur, diubah dan ditampilkan pada panel sentuh. kontrol listrik maju, operasi yang mudah, dan operasi yang handal.
3. Parameter teknis
| Model (Mesin Stranding Planetary) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD maksimum konduktor yang bergelombang | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Kandang Bobbin Stranding | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Kandang Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Kandang Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 218 r/menit | 120 r/menit | 106 r/menit | 55 r/menit |
| 12 Kandang Bobbin Stranding | 118 r/menit | 110 r/menit | 97.5 r/menit | 45 r/menit | |
| 18 Kandang Bobbin | 108 r/menit | 100 r/menit | 820,9 r/menit | 35 r/menit | |
| 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 74 r/menit | 25 r/menit | |
| Kapstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Kekuatan tarik maksimum | 2T | 5T | 10T | 15T | |
| Kekuatan motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Pusat Pembayaran Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin untuk mengambil | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan linier maksimum untuk lepas landas | 25 m/menit | 30 m/menit | 340,7 m/menit | 20 m/menit | |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5Foto kemasan.
6Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
