Mesin Pembuat Kabel Listrik Tipe Planet PLC dengan Multifungsi
1. Penggunaan
Mesin ini digunakan untuk memilin kawat Cu, Al, ACSR dan kawat berisolasi dengan putaran balik. Mesin ini juga dapat melapisi kabel dengan baja atau tembaga.
2. Karakter Utama
2.1. Kaku tinggi, kecepatan tinggi, dan inersia rendah.
2.2. Desain putaran balik 100% memastikan tidak ada kerusakan akibat gesekan saat memilin.
2.3. Perangkat penghenti darurat paling canggih.
2.4. Berbagai pilihan kelistrikan PLC.
2.5. Ketegangan balik bobbin konstan dicapai oleh perangkat positif & rotasi bobbin tunggal dideteksi secara elektronik untuk mengontrol ketegangan yang diperlukan. Selain itu, sistem kontrol ketegangan magnetik bersifat opsional yang lebih murah daripada mode pneumatik.
2.6. Mesin pemilin planet memenuhi syarat untuk pekerjaan pemrosesan kawat/kabel apa pun.
3. Konfigurasi
Pay-off, mainframe 6-reel, 12-reel, 18-reel, 24-reel & 30-reel, dudukan die, pelilit pita, unit armor, haul-off, take-off, sistem penggerak, dan sistem kelistrikan.
4. Parameter Teknis
| Model (Mesin Pemilin Planet) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Diameter kawat tunggal |
Tembaga |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Aluminium |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| OD konduktor pilinan maksimum |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Pitch Pilinan |
Sangkar Pilinan 6 Bobbin |
26-435 |
39-695 |
44-770 |
48-840 |
| Sangkar Pilinan 12 Bobbin |
30-526 |
43-774 |
47-858 |
50-928 |
| Sangkar Pilinan 18 Bobbin |
34-639 |
47-858 |
55-1001 |
65-1201 |
| Sangkar Pilinan 24 Bobbin |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Kecepatan Rotasi |
Sangkar Pilinan 6 Bobbin |
218 r/menit |
120 r/menit |
106 r/menit |
55 r/menit |
| Sangkar Pilinan 12 Bobbin |
118 r/menit |
110 r/menit |
97,5 r/menit |
45 r/menit |
| Sangkar Pilinan 18 Bobbin |
108 r/menit |
100 r/menit |
82,9 r/menit |
35 r/menit |
| Sangkar Pilinan 24 Bobbin |
98 r/menit |
90 r/menit |
74 r/menit |
25 r/menit |
| Capstan |
Diameter Roda Capstan |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Gaya Haul-off Maksimum |
2T |
5T |
10T |
15T |
| Daya Motor |
18,5 KW |
22 KW |
37 KW |
55 KW |
| Ukuran Bobbin |
315 mm |
400 mm |
500 mm |
630 mm |
| Bobbin Payoff Pusat |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Bobbin Take-up |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Kecepatan Linier Haul-off Maksimum |
25 m/menit |
30 m/menit |
34,7 m/menit |
20 m/menit |
| Tinggi Tengah |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5. Foto

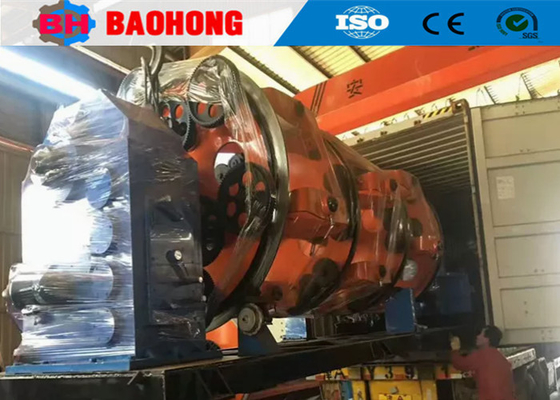

6. Foto Kemasan
7. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin pemilin kawat dan mesin pelapis di Tiongkok Utara.
Sejak tahun 2006, dengan mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah didedikasikan untuk penelitian dan pengembangan mesin pemilin kawat dan mesin pelapis dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin pemilin kaku JLK menjadi lini pemrosesan perakitan di Tiongkok, dan kami juga telah secara independen mengembangkan lini pemilin lompatan busur JGB, lini pelapis tipe lompatan busur CGB, dan lini pelapis tipe keranjang kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., mencakup area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan saat ini lebih dari 10 juta dolar, dan telah berkembang menjadi salah satu Produsen Mesin Pemilin terpenting di Tiongkok.
