| Nama mesin: | Mesin Stranding Planetary Dengan Back Twist | Kondisi Mesin: | baru |
|---|---|---|---|
| Tipe Mesin: | Bentuk planet | Spesifikasi bobbin: | 500 |
| Bahan: | baja | Warna mesin: | Sesuai permintaan |
| Tinggi tengah: | 1000 mm | Masa garansi: | Garansi satu tahun |
| Menyoroti: | Cable Laying Planetary Stranding Machine,Steel Planetary Stranding Machine,Back Twist Planetary Stranding Machine |
||

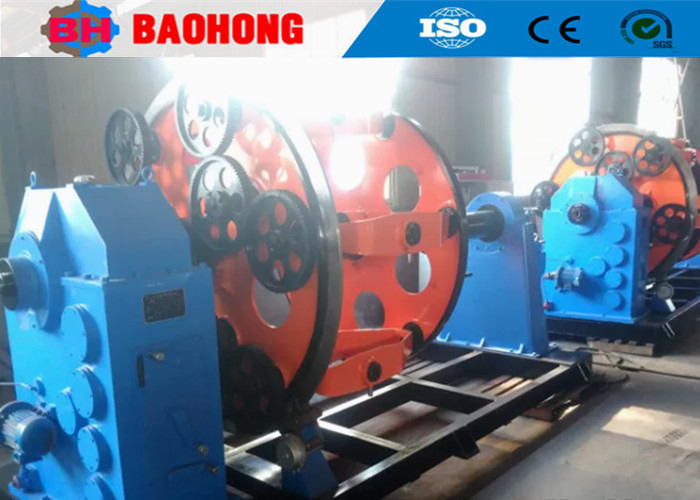

Mesin Pelintir Planet Baja Bobbin 500mm Dengan Putaran Balik
1. Penggunaan
Mesin ini digunakan untuk memintal kawat Cu, Al, ACSR dan kawat berinsulasi dengan putaran balik. Mesin ini juga dapat melakukan pelapisan baja atau penyaringan Cu pada kabel.
2. Karakter Utama
2.1 Bobbin dalam sangkar dapat dimuat dan dibongkar secara individual atau terintegrasi, dan dalam kasus terakhir, tiga opsi ditawarkan: pemuatan dari bawah, pemuatan dari atas, dan pemuatan dari samping.
2.2 Bobbin dalam sangkar dijepit secara pneumatik atau dengan tangan. Dalam kasus terakhir, bobbin dijepit dengan memutar roda gigi cacing atau roda tangan. Penguncian pengaman mekanis disediakan untuk setiap sistem.
2.3 Tegangan pelepasan dikontrol oleh gesekan mekanis atau oleh gaya udara. Untuk tegangan gaya udara, tegangan pelepasan tetap konstan dari bobbin penuh hingga dangkal di bawah sistem kontrol listrik.
3. Konfigurasi
Pelepasan, rangka utama dari bagian 6-gulungan, bagian 12-gulungan, 18-gulungan, 24-gulungan dan 30-gulungan, dudukan die, pelilit pita, unit pelindung, penarikan, pelepasan, sistem penggerak dan sistem kelistrikan.
4. Parameter Teknis
| Model (Mesin Pelintir Planet) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Aluminium | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD konduktor terdampar maksimum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pitch Pelintiran | Sangkar Pelintir 6 Bobbin | 26-435 | 39-695 | 44-770 | 48-840 |
| Sangkar Pelintir 12 Bobbin | 30-526 | 43-774 | 47-858 | 50-928 | |
| Sangkar Pelintir 18 Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Sangkar Pelintir 24 Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | Sangkar Pelintir 6 Bobbin | 218 r/mnt | 120 r/mnt | 106 r/mnt | 55 r/mnt |
| Sangkar Pelintir 12 Bobbin | 118 r/mnt | 110 r/mnt | 97.5 r/mnt | 45 r/mnt | |
| Sangkar Pelintir 18 Bobbin | 108 r/mnt | 100 r/mnt | 82.9 r/mnt | 35 r/mnt | |
| Sangkar Pelintir 24 Bobbin | 98 r/mnt | 90 r/mnt | 74 r/mnt | 25 r/mnt | |
| Capstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Gaya Penarikan Maksimum | 2T | 5T | 10T | 15T | |
| Daya Motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Pelepasan Tengah | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin Penggulung | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan Linear Penarikan Maksimum | 25 m/mnt | 30 m/mnt | 34.7 m/mnt | 20 m/mnt | |
| Tinggi Tengah | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Foto
6. Foto Pengepakan
7. Pabrik dan Pengantar Kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin pelintir kawat dan mesin peletakan di Tiongkok Utara.
Sejak 2006, mengandalkan perhatian dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri pada penelitian dan pengembangan mesin pelintir kawat dan mesin peletakan dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin pelintir kaku JLK untuk menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah mengembangkan secara independen jalur pelintiran Bow skip JGB, jalur pengkabelan tipe Bow skip CGB dan jalur Peletakan tipe Cradle kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Pelintir terpenting di Tiongkok.
