Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | Cable Laying Up Stranding Machine | Bobbins: | 800 1000 1250 etc |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Color: | Optional |
| Control method: | PLC Control | ||
| Menyoroti: | Cable Laying Up Stranding Machine,Wire Laying Up Stranding Machine,800mm Pitch Stranding Machine |
||
800mm Pitch Wire Cable Laying Up Stranding Machine Kontrol PLC
1. Aplikasi
Mesin ini digunakan untuk meletakkan bagian besar, kabel daya panjang.Garis ini juga digunakan untuk pelindung kabel baja dari kabel listrik. Garis ini juga untuk meletakkan inti kabel pra-spiral atau non-spiral dan kabel Milliken.Ini adalah produk tinju kami dengan kualitas terbaik di Cina dan juga harga yang sangat kompetitif.
2. Fitur
2.1 Mesin peletakan kabel tipe sangkar adalah 100% terpelintir dan terdampar.
2.2 Dirancang untuk memasang konduktor daya dengan 3-5 inti bulat dan inti berbentuk lurus atau sektor.
2.3 Dilengkapi dengan penggulung penarik roda ganda saat menjalankan kabel ukuran kecil atau dengan ulat pengangkut untuk kabel daya yang lebih besar.
2.4 Mesin dilengkapi dengan sistem kontrol HMI+PLC untuk pra-pengaturan pitch peletakan dan untuk sinkronisasi kecepatan dengan pengambilan.
2.5 Opsional maksimum 24 buah kumparan pengisi.
3. Parameter teknis
| Model (Mesin Lay-up) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diameter kawat tunggal | 5-10 mm | 5-12 mm | 8-20mm | 8-25 mm | 10-35 mm | |
| Konduktor terdampar maksimum OD | 30mm | 40mm | 63mm | 70 mm | 80 mm | |
| Lapangan Terdampar | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Putaran jangkar | Diameter Roda Penggulung: | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Gaya Haul-off Maksimum | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Tenaga motor | 18,5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Ukuran gelendong | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Ambil Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Kecepatan Linier Haul-off Maksimum | 60 m/mnt | 60 m/mnt | 34 m/mnt | 28 m/mnt | 21 m/mnt | |
| Tinggi Tengah | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

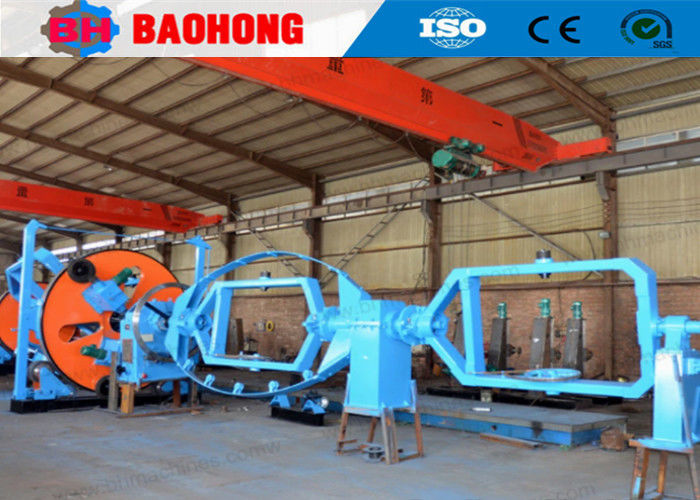

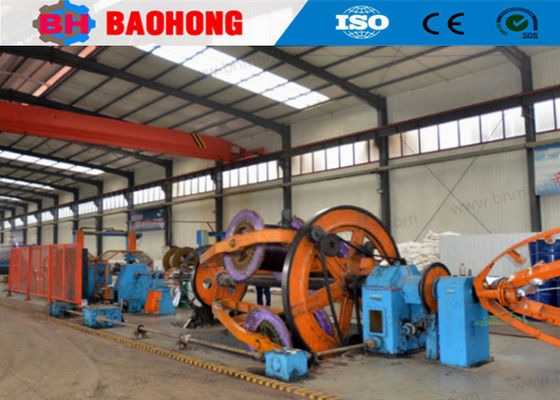

4. Foto
5. Foto pengepakan
6. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co, Ltd didirikan pada tahun 2006. Perusahaan kami terletak di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin wire stranding dan mesin peletakan di Cina Utara.
Sejak 2006, mengandalkan perawatan dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri untuk penelitian dan pengembangan mesin wire stranding dan mesin peletakan dan telah membuat peningkatan besar.Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin untai kaku JLK menjadi pemrosesan jalur perakitan di Cina, dan kami juga telah secara mandiri mengembangkan jalur penggantungan lompatan JGB Bow, jalur kabel tipe lompatan Busur CGB dan garis Laying-up tipe Cradle kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co, Ltd, meliputi area seluas 10.000 meter persegi, bengkel produksi 8000 meter persegi.Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R & D.Nilai keluaran tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Terdampar yang paling penting di Cina.
Kontak Person: Daisy
Tel: +8618256531268
