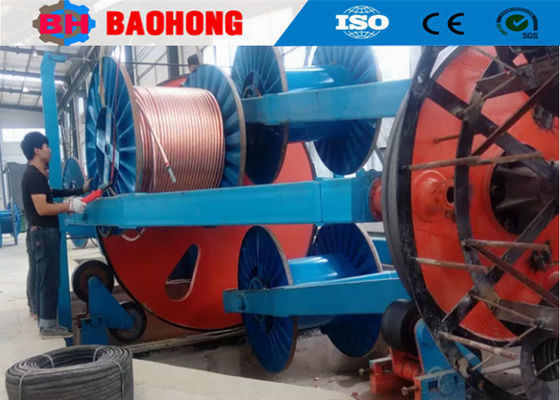

Cradle Type Kabel Listrik Mesin Laying Up 800mm Stranding
1. Aplikasi
Mesin ini digunakan untuk stranding atau armoring semua jenis kabel karet inti cross-section yang berbeda, kabel listrik, kabel kontrol dan proses produksi kabel pengisian.
2. Komponen
Central pay-off, frame host, assembly holder, tape device, armoring device, meter counter, traction device, take up and traverse device, transmission and electric control system.
3Karakter Utama
3.1 Lebih jenis dan spesifikasi, mesin seri ini dapat digunakan secara luas, sehingga pelanggan dapat memilih peralatan meletakkan sendiri.
3.2 Dilengkapi dengan fungsi spiral mundur dan non-spiral mundur. Cara spiral mundur adalah lingkaran spiral mundur, planet spiral mundur dan spiral spiral mundur roda gigi.
3.3 Cara pra-spirale adalah manual dan otomatis, sama dengan penjepit gulungan.Dan pengambilan adalah poros atau non-poros.
4.Parameter teknis
| Model (Mesin penataan) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 |
| Diameter kawat tunggal | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm |
| OD maksimum konduktor yang bergelombang | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm |
| Kapstan | Diameter Roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Kekuatan tarik maksimum | 10 T | 12 T | 15 T | 20 T | 25 T |
| Kekuatan motor | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW |
| Ukuran Bobbin | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm |
| Bobbin untuk mengambil | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm |
| Kecepatan linier maksimum untuk lepas landas | 60 m/menit | 60 m/menit | 34 m/menit | 28 m/menit | 21 m/menit |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm |
5. Foto
6Foto pengemasan.
7Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
