Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Mesin Stranding Rangka Kaku Kawat Tembaga | Penggunaan: | Kawat Terdampar |
|---|---|---|---|
| Kumparan: | 500 / 630 dst | Bahan: | Kawat Cu, kawat Al, kawat baja |
| Lapangan terdampar: | 500-2500mm | Diameter roda penggulung: | 2000 mm |
| OD konduktor terdampar maks: | φ35-55 mm | Kode Hs: | 8479400000 |
| Warna Mesin: | Opsional | ||
| Menyoroti: | Kawat Tembaga Rigid Frame Stranding Machine,Aluminium Wire Rigid Stranding Machine,2500mm Pitch Rigid Stranding Machine |
||

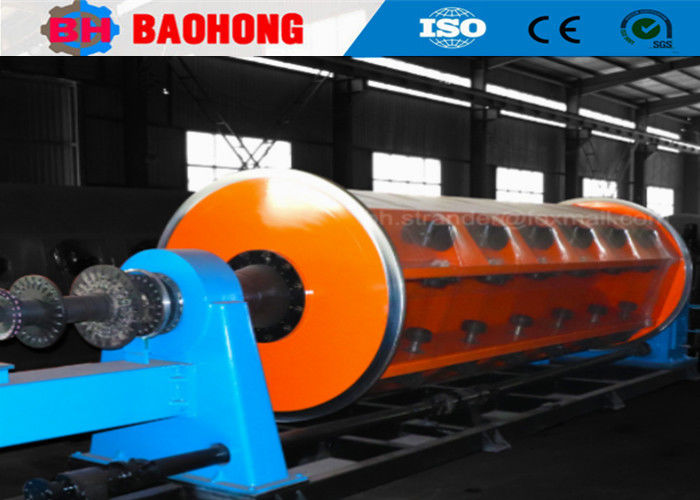

Aluminium Tembaga Wire Rigid Frame Stranding Machine 2500mm Pitch
1. Aplikasi
Mesin ini terutama digunakan untuk stranding dan kompak dari sektor tembaga atau aluminium atau konduktor bulat, serta pre-spiral sektor konduktor dll.
2. Komponen utama
2.1 Pengembalian
2.2 Strander kaku
2.3 Pemegang mati pengemasan dan pemasangan
2.4 Mesin pita sentris
2.5 Meter counter
2.6 Capstan (dengan gearbox 36 langkah)
2.7 Stand penyeberangan
2.8 Pengambilan tipe kolom
2.9 Poros transmisi
2.10 Kabinet kontrol listrik
3. Fitur
3.1 Kami menyesuaikan mesin stranding jenis kandang ini sesuai dengan kebutuhan pelanggan.
3.2 Stand pengambilan dan penyeberangan dapat menggunakan tipe kolom dan tipe portal juga.
3.3 Pengisian kelompok bobbin menggunakan tipe lantai hidrolik. Pengisian trolley samping juga opsional.
3.4 Mesin menggunakan poros utama untuk sinkronisasi, yang menjamin presisi dan pitch tape stabil.
4. Parameter teknis
| Model (Mesin Stranding kaku) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD maksimum konduktor yang bergelombang | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Kandang Bobbin Stranding | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Kandang Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Kandang Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kandang Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit |
| 12 Kandang Bobbin Stranding | 2300,6 r/menit | 180.1 r/menit | 1500,6 r/menit | |
| 18 Kandang Bobbin | 208.5 r/menit | 155 r/menit | 1420,6 r/menit | |
| 24 Kandang Bobbin | 179 r/menit | 130.1 r/menit | 122.3 r/menit | |
| 30 Kandang Bobbin | 1610,8 r/menit | 1150,9 r/menit | 1020,7 r/menit | |
| Kapstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Kekuatan tarik maksimum | 30 T | 30 T | 40 T | |
| Perangkat pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Kekuatan motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Pusat Pembayaran Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin untuk mengambil | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan linier maksimum untuk lepas landas | 69 m/menit | 69 m/menit | 62 m/menit | |
| Ketinggian pusat | 1000 mm | 1100 mm | 1100 mm | |
5. Foto
6Foto pengemasan.
7. Pabrik dan perusahaan kami pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
