Mesin Pemasangan Kabel Tipe Cradle 1600 Drum Memutar Mesin Hemat Daya
1. Aplikasi
Mesin ini digunakan untuk pemasangan kabel multi-inti dari kabel tegangan rendah PVC, kabel listrik berisolasi plastik tegangan menengah & tinggi dan kabel karet.Penampang inti kabel adalah 24—630 mm2 persegi.Mesin dapat menghasilkan kabel 3 core, kabel 4 core, kabel 5 core, kabel core "4+1" dan kabel core "3+2".
2. Fitur
2.1 Central pay off didukung oleh stand and roller yang lebih stabil.
2.2 Sistem penggerak DC atau AC, dikendalikan oleh PLC dengan kinerja sinkronisasi yang terjamin dan perawatan yang mudah.
2.3 Ketika Terdampar, konduktor pemisah, dengan perangkat umpan balik koreksi fase dan cetakan khusus untuk menjamin kualitas tinggi terdampar.
2.4 DC atau pengontrol frekuensi variabel untuk mencapai start, stop, darurat yang lambat, dengan rem udara kupu-kupu terpisah untuk setiap bagian.
2.5 Layar sentuh pengoperasian yang mudah dan sistem PLC.
3. Parameter teknis
| Model (Mesin Lay-up) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diameter kawat tunggal |
5-10 mm |
5-12 mm |
8-20mm |
8-25 mm |
10-35 mm |
| Konduktor terdampar maksimum OD |
30mm |
40mm |
63mm |
70 mm |
80 mm |
| Lapangan Terdampar |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Putaran jangkar |
Diameter Roda Penggulung: |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Gaya Haul-off Maksimum |
10 T |
12 T |
15 T |
20 T |
25 T |
| Tenaga motor |
18,5 KW |
22 KW |
30 KW |
37 KW |
55 KW |
| Ukuran gelendong |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Ambil Bobbin |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Kecepatan Linier Haul-off Maksimum |
60 m/mnt |
60 m/mnt |
34 m/mnt |
28 m/mnt |
21 m/mnt |
| Tinggi Tengah |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

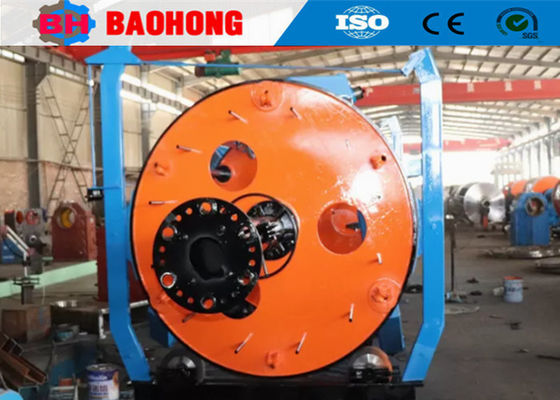

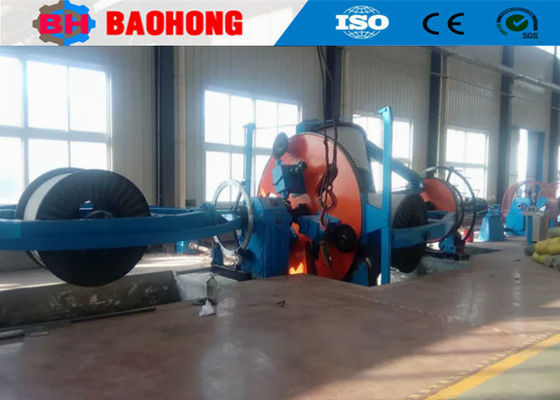

4. Foto
5. Mengemas foto
6. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co, Ltd didirikan pada tahun 2006. Perusahaan kami terletak di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin wire stranding dan mesin peletakan di Cina Utara.
Sejak 2006, mengandalkan perawatan dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri untuk penelitian dan pengembangan mesin wire stranding dan mesin peletakan dan telah membuat peningkatan besar.Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin untai kaku JLK menjadi pemrosesan jalur perakitan di Cina, dan kami juga telah secara mandiri mengembangkan jalur penggantungan lompatan JGB Bow, jalur kabel tipe lompatan Busur CGB dan CLY High speed Cradle type Lay-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co, Ltd, meliputi area seluas 10.000 meter persegi, bengkel produksi 8000 meter persegi.Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R & D.Nilai keluaran tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Terdampar yang paling penting di Cina.
