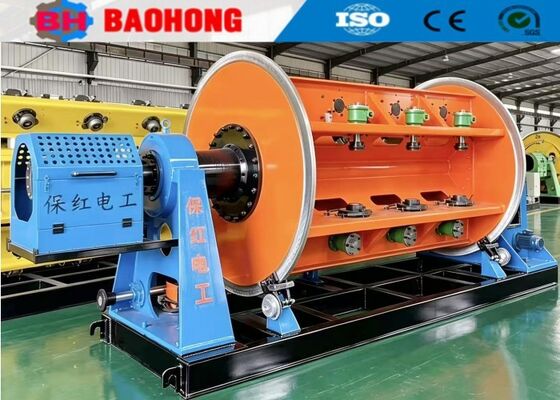

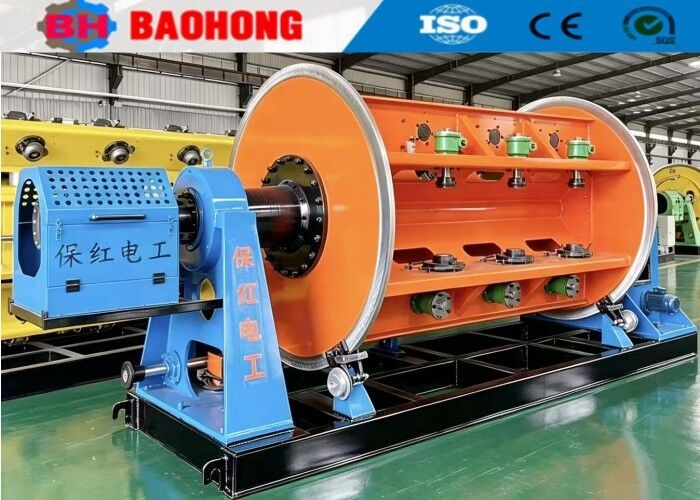

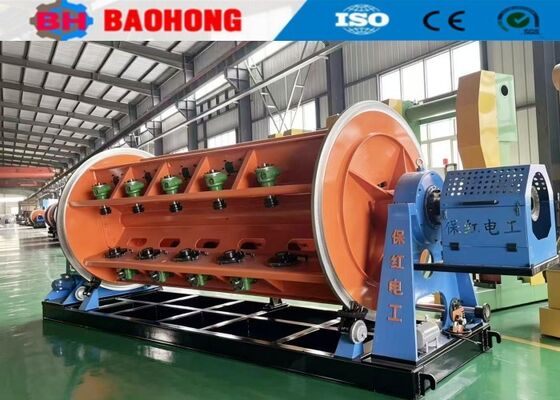

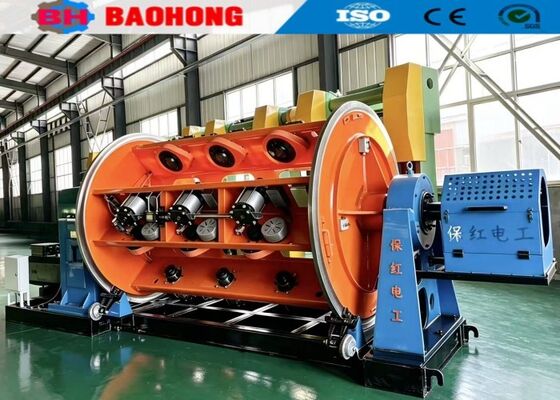

Mesin Stranding Rangka Kaku Berkecepatan Tinggi JLK untuk Saluran Transmisi Overhead & ACSR

1. Fitur Mesin Stranding Kaku

1.1 Desain Tanpa Putaran Balik: Direkayasa untuk melapisi kawat tembaga, kawat aluminium bulat, konduktor sektor yang dipilin sebelumnya, dan kawat baja.

1.2 Pilihan Pemuatan Fleksibel: Mekanisme pemuatan samping dan pemuatan otomatis depan dapat disesuaikan berdasarkan tata letak lokasi klien dan persyaratan spesifik.

1.3 Kontrol Tegangan Presisi: Dilengkapi dengan resistansi aerodinamis dan rem elektromagnetik untuk menjaga tegangan yang konsisten dan andal sepanjang produksi.

1.4 Penggerak Motor Independen: Menampilkan struktur transmisi poros ground di mana setiap sangkar digerakkan oleh motor independen dengan sinkronisasi listrik.

1.5 Kontrol HMI + PLC Canggih: Memungkinkan pengaturan nada dan arah stranding yang mudah, kompensasi tegangan otomatis, dan sinkronisasi kecepatan yang mulus dengan capstan penarik dan unit penggulung.

1.6 Perlindungan Keselamatan Komprehensif: Fitur keselamatan bawaan termasuk perlindungan putus kawat (overline) dan perlindungan tegangan lebih.

2.1Ø 500-630 dudukan pengumpanan tengah                            1 set

2.26B,12B ,18B,24B Strander kaku                    1 set masing-masing

2.3 Kompresi rakitan kawat                                  4 set

2.4 Penghitung meter                                                         1 set

2.5Ø2000 capstan inisiatif ganda                             1 set

2.6Ø2500 dudukan penggulung dengan traverse                        1 set

2.7 Sistem transmisi                                              1 set

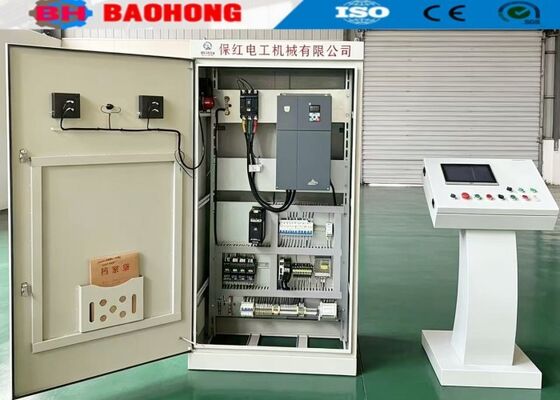

2.8 Sistem kontrol listrik                                            1 set

2.9 Perangkat perlindungan keselamatan (penutup pengaman dorong-tarik)   1 set

2.10 Penutup pengaman poros ground                                     1 set

2.11 Penyebar pemuatan gulungan                                           1 set

2.12 Kunci pneumatik                                                 1 set

3. Fitur
3.1 Mesin dilengkapi dengan antarmuka manusia-mesin, dan semua parameter operasi dapat ditampilkan dan diatur secara real time, yang intuitif dan nyaman.

3.2 Kecepatan putar aktual, kecepatan linier capstan, dan parameter operasi strander lainnya dapat ditampilkan secara visual.

3.3 Roda meter terhubung dengan kabinet kontrol utama untuk mengatur meter untuk berhenti.

3.4 Sinyal alarm pemutusan ditransmisikan secara nirkabel untuk secara efektif menghindari kebingungan atau kegagalan kabel transmisi.

3.5 Mengadopsi meja operasi layar sentuh tipe kabinet, yang nyaman untuk dioperasikan dan indah dalam bentuk.

4. Parameter Teknis

4.1 Diameter kawat tunggal yang dililit

Kawat tembaga                      Φ1.5～Φ5.0mm

Kawat aluminium                  Φ1.8～Φ5.0mm

4.2 OD lilitan Maks.      Φ45mm
4.3 Nada lilitan

6B                                     50-720mm

12B                                   77-866mm

18B                                   99-998mm

24B                                  110-1118mm

4.4 Kecepatan putar

6B                                    330r/menit

12B                                  308r/menit

18B                                  275 r/menit

24B                                  252r/menit

4.5 Kecepatan linier capstan maks.        85.45m/menit
4.6 Diameter roda capstan           Ø2000mm
4.7 Gulungan di sangkar                              PND500
4.8 Ukuran gulungan pengumpanan tengah            PN100～PN1600
4.9 Gulungan penggulung                              PN1600～PN2500
4.10 Daya motor utama                   75kW (motor AC dengan inverter)

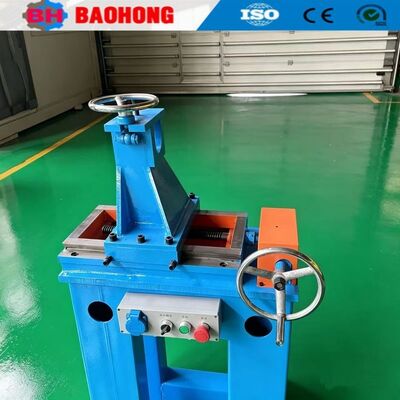

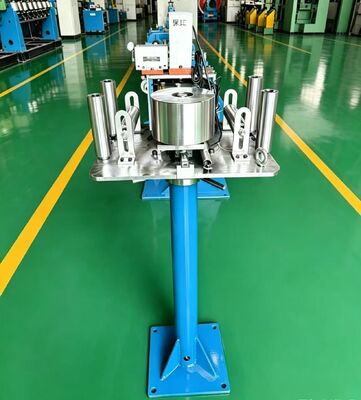

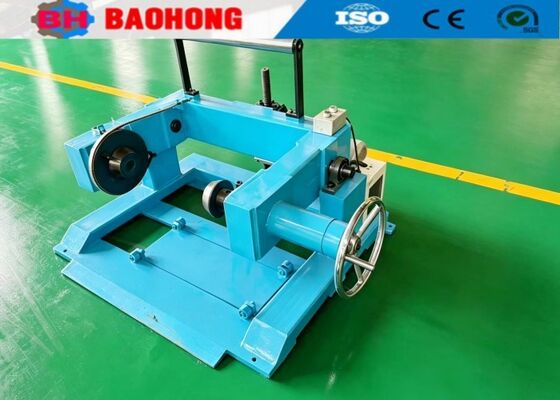

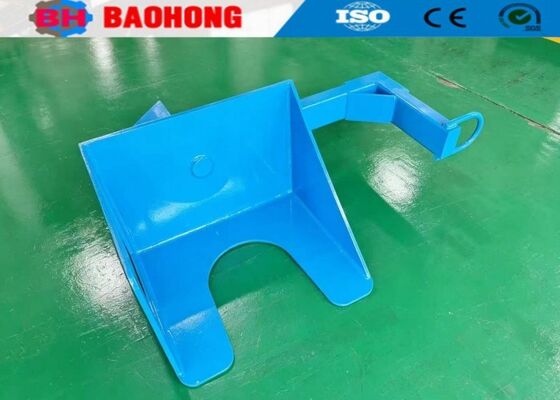

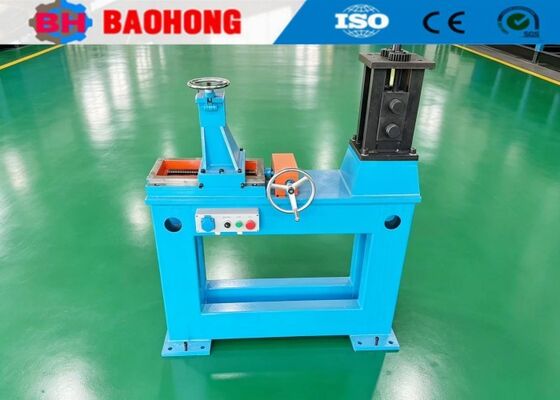

5. Foto

6. Foto kemasan

7. Pengantar pabrik dan perusahaan kami

Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Tiongkok Utara.

Sejak 2006, mengandalkan perhatian dan dukungan dari pelanggan kami, Baohong Machinery telah didedikasikan untuk penelitian dan pengembangan mesin stranding kawat dan mesin laying-up dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin stranding kaku JLK menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah secara independen mengembangkan jalur stranding Bow skip JGB, jalur cabling tipe Bow skip CGB, dan jalur laying-up tipe Cradle Kecepatan Tinggi CLY.

Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., mencakup area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Stranding terpenting di Tiongkok.
