Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama mesin: | Mesin Stranding Konduktor Kawat Tembaga | Nomor Model: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Aplikasi: | Terdampar | Bahan: | Tembaga, aluminium, baja, dll. |
| Lapangan terdampar: | Tanpa langkah, dapat disesuaikan | Kode Hs: | 8479400000 |
| Masa garansi: | 1 Tahun | Warna Mesin: | Sesuai permintaan |
| Menyoroti: | Mesin Stranding Kaku Berkecepatan Tinggi,mesin stranding kawat tembaga kaku,1+6+12 Mesin Stranding kaku |
||

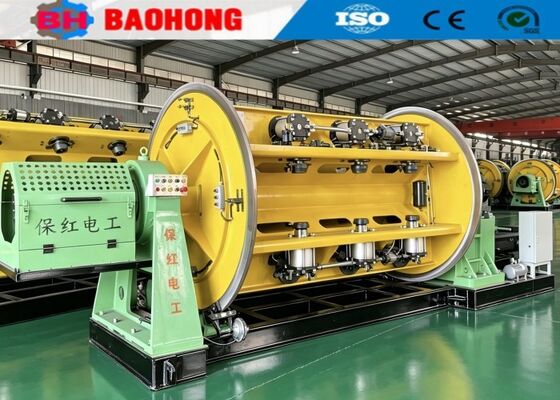

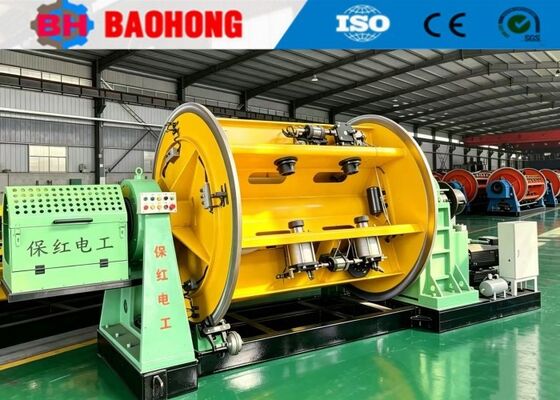

Mesin Pilin Konduktor Tembaga Kaku Kecepatan Tinggi 1+6+12
1. Aplikasi
Mesin ini terutama digunakan untuk memilin dan memadatkan konduktor sektor atau bulat tembaga atau aluminium, serta konduktor sektor pra-spiral dll.Contohnya, AAC, AAAC, ACSR, konduktor tembaga dari 15 sqmm hingga 1500 sqmm aluminium dan konduktor tembaga. Mesin ini juga digunakan untuk memproduksi lapisan pelindung kawat baja.
2. Komponen utama
2.1 Pay-off 1 set
2.2 Rigid strander setiap reel 1 set
2.3 Compacting and Assembly die holder 1 set
2.4 Concentric taping machine 1 set
2.5 Meter counter 1 set
2.6 Capstan 1 set
2.7 Traversing stand 1 set
2.8 Column type take-up 1 set
2.9 Electric control cabinet (main cabinet and operation cabinet) 1 set masing-masing
3. Fitur
3.1 Kami menyesuaikan mesin pilin tipe sangkar ini sesuai dengan kebutuhan pelanggan.
3.2 Seluruh struktur akan dimesin pada mesin bubut horizontal besar.
3.3 Efisiensi dan kecepatan tinggi. Kecepatan maksimum sangkar 253 RPM. Kecepatan jalur maksimum 62,3 m / menit.
3.4 Capstan roda ganda desain miring cocok untuk beban pemadatan berat.
3.5 Rem Pneumatik tipe cakram untuk Sangkar.
3.6 PLC Dilengkapi, opsional.
4. Parameter Teknis
| Model (Rigid Stranding Machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD konduktor pilinan maksimum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pitch Pilinan | Sangkar Pilin 6 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm |
| Sangkar Pilin 12 Bobbin | 40-719 mm | 51-896 mm | 54-963 mm | |
| Sangkar Pilin 18 Bobbin | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Sangkar Pilin 24 Bobbin | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Sangkar Pilin 30 Bobbin | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Kecepatan Putar | Sangkar Pilin 6 Bobbin | 230,6 r/min | 180,1 r/min | 150,6 r/min |
| Sangkar Pilin 12 Bobbin | 230,6 r/min | 180,1 r/min | 150,6 r/min | |
| Sangkar Pilin 18 Bobbin | 208,5 r/min | 155 r/min | 142,6 r/min | |
| Sangkar Pilin 24 Bobbin | 179 r/min | 130,1 r/min | 122,3 r/min | |
| Sangkar Pilin 30 Bobbin | 161,8 r/min | 115,9 r/min | 102,7 r/min | |
| Capstan | Diameter Roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Gaya Tarik Maksimum | 30 T | 30 T | 40 T | |
| Perangkat Pra-spiral | Pitch | 500-2500mm | 500-2500mm | 500-2500mm |
| Daya Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Ukuran Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Payoff Pusat | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin Take-up | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Kecepatan Linier Tarik Maksimum | 69 m/min | 69 m/min | 62 m/min | |
| Tinggi Tengah | 1000 mm | 1100 mm | 1100 mm | |

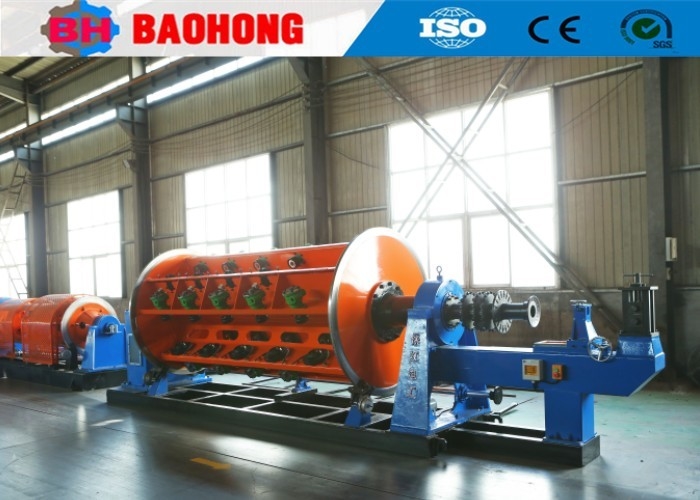

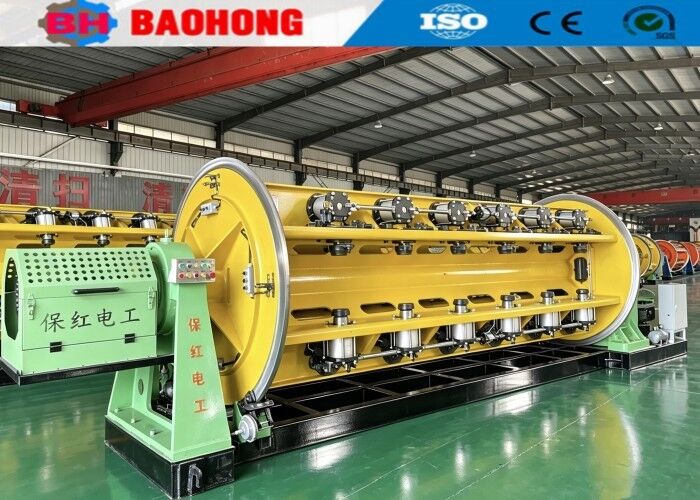

5. Foto
6. Foto Kemasan
7. Pengantar pabrik dan perusahaan kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin pilin kawat dan mesin pelapis di Tiongkok Utara.
Sejak 2006, dengan mengandalkan perhatian dan dukungan dari pelanggan kami, Baohong Machinery telah didedikasikan untuk penelitian dan pengembangan mesin pilin kawat dan mesin pelapis dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin pilin kaku JLK menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah secara independen mengembangkan jalur pilin lompatan busur JGB, jalur pelapis tipe lompatan busur CGB, dan jalur pelapis tipe keranjang kecepatan tinggi CLY.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., mencakup area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Pilin terpenting di Tiongkok.
