Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | 630 Mesin Stranding Jenis Kaku untuk Kawat Aluminium & Tembaga | Jenis: | JLK-630 |
|---|---|---|---|
| Fungsi: | Terdampar | Bahan: | Tembaga, aluminium, baja, dll. |
| Lapangan Terdampar: | dapat disesuaikan tanpa langkah | Istilah garansi: | 12 bulan |
| Warna Peralatan: | disesuaikan | Max. Od yang terdampar: | 15-55MM |
| Menyoroti: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||

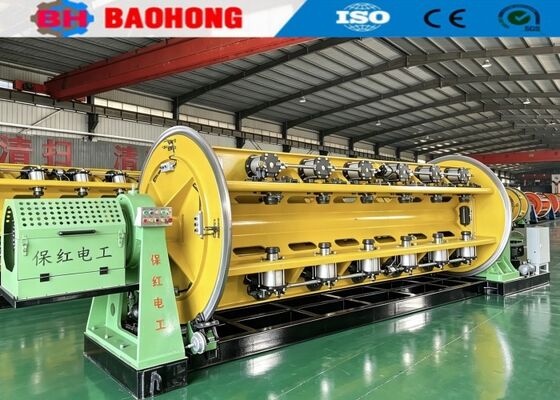

Mesin Stranding Tipe Kaku Φ630 Untuk Kawat Aluminium & Tembaga
1. Aplikasi
Mesin ini terutama digunakan untuk stranding non-torsion dari untaian aluminium inti baja (ACSR) berpenampang besar dan panjang serta konduktor paduan aluminium. Mesin ini juga dapat diterapkan pada stranding non-torsion dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.
2. Komponen utama
2.1 Stand pay-off Φ630 1 set
2.2 Stand pemandu kawat tipe # 1 set
2.3 Strander 6B, 12B, 18B 3 set
2.4 Die perakitan kawat & perangkat pemadatan 3 set
2.5 Penghitung meter (Mekanis, Elektronik) 1 set
2.6 Capstan ganda kuat Φ 2000 1 set
2.7 Take-up tipe kolom Φ 2500 dengan traversing 1 set
2.8 Sistem kontrol listrik 1 set
2.9 Sistem perlindungan keselamatan 4 set
3. Fitur
3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian dari sangkar dan capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan rigid strander tradisional yang digerakkan oleh poros penghubung tanah dan membuat perawatan peralatan lebih nyaman.
3.2 Kontrol seluruh mesin mengadopsi PLC seri Siemens & Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian dari sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan driver motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang dibutuhkan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat yang dipilin, dan untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, operasi yang nyaman, dan operasi yang andal.
3.3 Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari bobbin mana pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai kembali.
3.4 Mesin menggunakan pengontrol terprogram PLC Inovance dan bus lapangan untuk memerintahkan dan mengoordinasikan status kerja semua bagian mesin secara terpadu, dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik secara teknologi canggih, mudah dioperasikan, dan andal dalam operasi.
4. Parameter teknis utama
| Model (Mesin Stranding Kaku) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD konduktor stranded maksimum | φ15 mm | φ25 mm | φ45 mm | |
| Pitch Stranding | Sangkar Stranding 6 Bobbin | 60-500 mm | 60-500 mm | 60-500 mm |
| Sangkar Stranding 12 Bobbin | 75-560 mm | 75-560 mm | ||
| Sangkar Stranding 18 Bobbin | 92-680 mm | |||
| Sangkar Stranding 24 Bobbin | 108-790 mm | |||
| Kecepatan Rotasi | Sangkar Stranding 6 Bobbin | 258 r/min | 258 r/min | 258 r/min |
| Sangkar Stranding 12 Bobbin | 236 r/min | 236 r/min | ||
| Sangkar Stranding 18 Bobbin | 202 r/min | |||
| Sangkar Stranding 24 Bobbin | 176 r/min | |||
| Capstan | Diameter Roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Gaya Tarik Maksimum | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Bobbin Payoff Pusat | PND630 | PND630 | PND630 | |
| Bobbin Take-up | 1800mm | 2500mm | 2500mm | |
| Kecepatan Linear Tarik Maksimum | 35m/menit | 40 m/menit | 50 m/menit | |
| Tinggi Tengah | 1000 mm | 1100 mm | 1100 mm | |

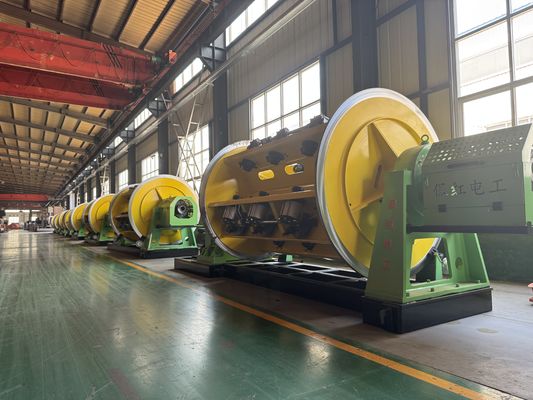

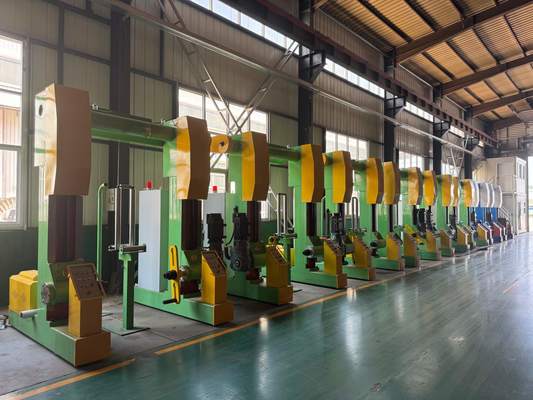

5.Foto
6. Foto Kemasan
7. Pengantar pabrik dan perusahaan kami
Hejian Baohong Electrical Machinery Co., Ltd. didirikan pada tahun 2006. Perusahaan kami berlokasi di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Tiongkok Utara.
Sejak tahun 2006, dengan mengandalkan perhatian dan dukungan dari pelanggan kami, Baohong Machinery telah didedikasikan untuk penelitian dan pengembangan mesin stranding kawat dan mesin laying-up dan telah membuat peningkatan besar. Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin stranding kaku JLK menjadi pemrosesan jalur perakitan di Tiongkok, dan kami juga telah secara independen mengembangkan jalur stranding JGB Bow skip, jalur cabling tipe CGB Bow skip, dan jalur laying-up tipe CLY High speed Cradle.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., mencakup area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi. Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R&D. Nilai output tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Stranding terpenting di Tiongkok.
