Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Coiler Cerdas Automatic JLK-630/1+6+12+18+24 dengan penggerak motor terpisah yang terpisah | Bahan: | Kawat Tembaga, Kawat Al, dan Kabel Baja |
|---|---|---|---|
| Penggunaan: | Terdampar | Maks. OD konduktor terdampar: | φ45 mm |
| Membentuk: | Bentuk mesin otomatis | Max Haul-off Force: | 15t |
| Warna: | Persyaratan pelanggan | Jaminan: | 12 bulan |
Full-Automatic Intelligent Coiler JLK-630/1+6+12+18+24 dengan drive motor terpisah
1. Aplikasi
Mesin ini terutama digunakan untuk produksi bagian besar dan panjang besar baja inti aluminium kawat bergaris dan tembaga, aluminium dan
konduktor paduan aluminium tanpa twist back-stranding; juga dapat digunakan untuk non-back-twist twisting dan compacting bulat, khusus-
Inti konduktor berbentuk dan berbentuk sektor.
2.Parameter teknis utama
| Model (Mesin Stranding kaku) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diameter kawat tunggal | Tembaga | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD maksimum konduktor yang bergelombang | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Kandang Bobbin Stranding | 75-560 mm | 75-560 mm | ||
| 18 Kandang Bobbin | 92-680 mm | |||
| 24 Kandang Bobbin | 108-790 mm | |||
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 258 r/menit | 258 r/menit | 258 r/menit |
| 12 Kandang Bobbin Stranding | 236 r/menit | 236 r/menit | ||
| 18 Kandang Bobbin | 202 r/menit | |||
| 24 Kandang Bobbin | 176 r/menit | |||
| Kapstan | Diameter Roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Kekuatan tarik maksimum | 8 T | 10 T | 15 T | |
| Ukuran Bobbin | PND630 | PND630 | PND630 | |
| Pusat Pembayaran Bobbin | PND630 | PND630 | PND630 | |
| Bobbin untuk mengambil | 1800 mm | 2500mm | 2500mm | |
| Kecepatan linier maksimum untuk lepas landas | 35m/menit | 40 m/menit | 50 m/menit | |
| Ketinggian pusat | 1000 mm | 1100 mm | 1100 mm | |
3. Utama Fitur
3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian kandang dan capstan digerakkan oleh magnet permanen yang terpisah
servo motor sinkron. kandang didorong untuk berputar melalui kotak gigi khusus yang menyederhanakan struktur dibandingkan dengan tanah tradisional
Hubungan poros didorong jenis kaku strander dan membuat pemeliharaan peralatan lebih nyaman.
3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh.
Setiap bagian dari kandang dan capstan didorong oleh Jiangsu Zhima servo motor, dan driver motor adalah perangkat konverter frekuensi.
Keakuratan transmisi, motor transmisi mengadopsi umpan balik grating encoder, dan seluruh mesin mengadopsi metode komunikasi bus untuk
Dalam produksi yang sebenarnya, pengguna mengatur parameter proses seperti pitch dari setiap bagian kandang dan
kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang diperlukan.
bagian dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat diputar, dan untuk
Sistem kontrol elektronik memiliki teknologi canggih, operasi yang nyaman, dan
operasi yang andal.
3.3 Prinsip pulsa digunakan untuk mendeteksi patah kawat, yang dapat secara akurat menentukan sinyal patah kawat dari bobin manapun di setiap bagian dari
melalui tampilan pada layar sentuh, operator dapat dengan cepat memecahkan masalah dan memulai memulai berikutnya
Bangunlah.
3.4 Mesin ini menggunakan Inovance programmable controller dan field bus untuk mengatur dan mengkoordinasikan status kerja semua bagian dari mesin.
mesin, dan menggunakan konverter frekuensi untuk mengontrol memulai dan operasi motor AC.
Sistem kontrol elektronik memiliki teknologi canggih, mudah dioperasikan dan dapat diandalkan dalam operasi.
3.5 Kontrol mekanik dan listrik dari struktur ini mengadopsi proses pengisian dan pengungkapan kumparan otomatis sepenuhnya yang paling canggih saat ini di dunia.
Cina, yang sangat meningkatkan efisiensi kerja loading dan unloading kumparan!
4. Komponen utama
4.1 Φ630 Stand pembayaran
4.2 #jenis tiang panduan kawat
4.3 6B, 12B, 18B, 24B strander
4.4 Perangkat pemadatan dan pemadatan kawat
4.5 Kontra meter horisontal ((Mekanis, Elektronik)
4.6 Φ 2000 kuat double capstan
4.7 Φ2500 tipe Gantry yang dipasang di atas untuk stand pengambilan dan pembayaran.
4.8 Sistem kontrol listrik
4.9 Sistem perlindungan keselamatan
4.10 Sistem Pemuatan Koil Horisontal yang dipasang di samping

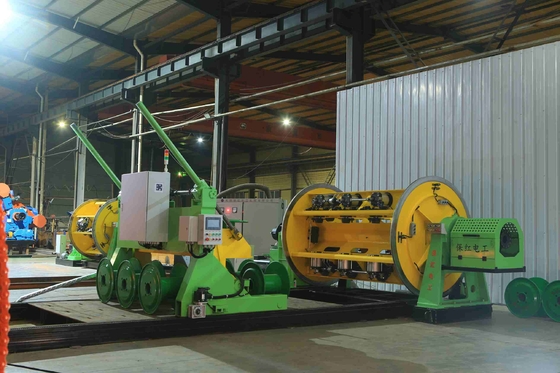

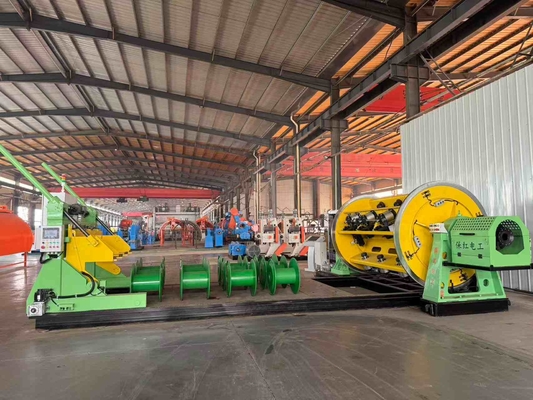

5.Foto-foto
6Foto pengemasan.
7. Pabrik dan perusahaan kami pengenalan
Hebei Baohong Electrical Machinery Co., Ltd didirikan pada tanggal 1 Agustus 2006.
yang terletak di pusat segitiga Beijing, Tianjin dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan banyak besi dan baja
dimulai dengan produksi seri mesin stranding produk, telah mengalami 18 tahun pengembangan dengan sepenuhnya mengandalkan bakat
Keuntungan dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai
pertumbuhan dan secara bertahap berkembang menjadi entitas ekonomi yang komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan
jaringan penjualan yang mencakup seluruh negara dan luar negeri.
Perusahaan meliputi area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik,
Saat ini, melalui pengenalan peralatan pengolahan skala besar dan
penelitian, pengembangan dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Cina yang memproduksi kandang JLK
Unit seri mesin stranding pada jalur perakitan.
