Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Name: | Wire Cable Armouring Machine | Drum sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Shape: | Planetary & Sun shape | Materials: | Steel/Cu/Al |
| Center height: | 1000 mm | Motor Power(630): | 75 KW |
| Machine painting: | Optional | HS code: | 8479400000 |
| Menyoroti: | Strander Kabel Tipe Planetary,Strander Kawat 1000mm,Mesin Armouring Kawat Baja 75 KW |
||

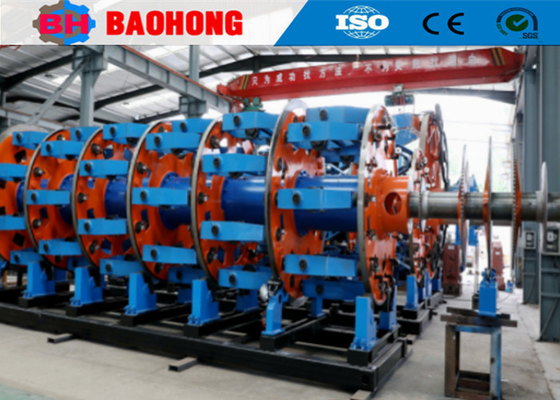

1000mm Steel Wire Armoring Machine Planetary Type 75 KW Kabel Strander
1. Aplikasi
Mesin perisai kawat baja tipe planetHal ini terutama digunakan untuk stranding dengan twisting belakang AL plating baja,OPGW,AL paduan konduktor,tembaga dan AL stranding kawat dan AL stranding kawat dengan inti baja.
2. Komponen Utama
2.1. 1600 portal bayar-off stand
2.2Bayar pengontrol tegangan.
2.3. Kandang 8B
2.4. Kandang 16B
2.5. Wire mengumpul mati
2.6. Meter counter
2.7. 1600 perangkat capstan ganda
2.8. 2500 portal mengambil dengan berdiri traverse
2.9. Sistem transmisi mekanisme
2.10. Sistem kontrol listrik
2.11. Pagar keamanan
3. Fitur utama
3.1 Mesin ini cocok untuk mengikat panjang panjang dan bagian kosong tembaga aluminium, paduan aluminium, kabel aluminium baja memperkuat kawat untuk menghasilkan kabel listrik berikut.Konduktor berbentuk sektor, bulat kompak, inti tunggal prespiral.
3.2 Genggam diatur mengelilingi kandang. Sistem pemuatan sisi terpusat dapat meningkatkan efisiensi jauh lebih,perangkat memiliki kekuatan tinggi,kecepatan tinggi.
3.3 Dikendalikan oleh gearbox 36-tahap, roda derek dari roda ganda capstan berada di posisi menggantung yang didukung pada poros.Satu roda lurus dan yang lain adalah posisi miring diatur untuk memastikan perawatan yang baik dari bahan yang akan ditarik keluar.Kekuatan tarik maksimum mencapai 15T. Setiap gulungan dilengkapi dengan detektor kawat rusak canggih, yang memungkinkan untuk menghentikan mesin secara otomatis jika kawat rusak.
4. Parameter teknis
Model (mesin baja kawat armor) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat baja | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD maksimum yang terdampar | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Kandang Bobbin |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobbin Stranding Cage |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobbin Stranding Cage |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Kecepatan Rotasi | 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 68,3 r/menit | 55 r/menit |
| 36 Bobbin Stranding Cage | 88 r/menit | 80 r/menit | 58,3 r/menit | 45 r/menit | |
| 42 Bobbin Stranding Cage | 78 r/menit | 70 r/menit | 48,3 r/menit | 35 r/menit | |
| 48 Bobbin Stranding Cage | 68 r/menit | 60 r/menit | 38,3 r/menit | 28 r/menit | |
Kapstan |
Diameter Roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Kekuatan tarik maksimum | 10T | 15T | 15T | 20T | |
Kekuatan motor |
45 KW | 55 KW | 55 KW | 75 KW | |
Ukuran Bobbin |
315 mm | 400 mm | 500 mm | 630 mm | |
Pusat Pembayaran Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Ambil Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Kecepatan linier maksimum untuk lepas landas |
25 m/menit | 30 m/menit | 34,7 m/menit | 45 m/menit | |
Ketinggian pusat |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Foto
6Foto kemasan.
7.Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
