Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | Mesin Armouring Kawat Baja Tipe Cradle | Bentuk: | Planet & Matahari |
|---|---|---|---|
| Bahan: | baja | Kumparan: | 400 mm, 500 mm, 630 mm, dll |
| Spesifikasi diameter kawat: | 1,5-2,5mm | Kekuatan(630): | 75kw |
| Diameter roda penggulung (500/400): | 2000 mm | Periode perlengkapan: | Pelanggan disesuaikan |
| Menyoroti: | pita baja mesin armouring,mesin peletakan pita otomatis |
||

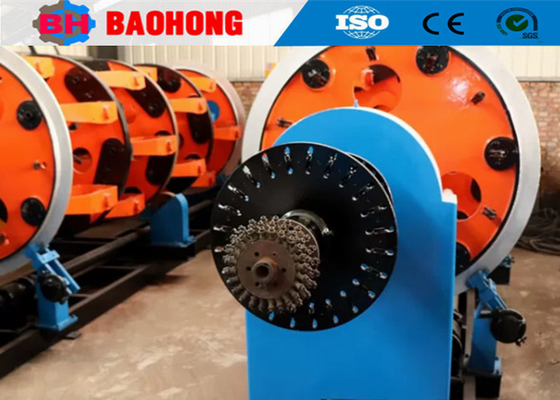

Mesin Pengepakan Kawat Baja Jenis Cradle Kecepatan Berputar Tinggi
1. Aplikasi
Mesin kecepatan tinggi ini terutama digunakan untuk mengikat kawat tembaga,kawat aluminium,kawat baja,ACSR dan tali kawat.dapat digunakan untuk inti isolasi dan beberapa kontrol kabel proses stranding, dan baja kawat lapis baja.
2. Teknologi pengolahan
Mesin lentur besar digunakan untuk membengkokkan pelat baja ke struktur bingkai. Empat struktur bingkai berbagi lingkaran secara sama, dan mereka dilas bersama dengan cakram besar di kedua sisinya.Juga semua struktur yang dilas ke tengah tebal dinding tabungSeluruh strukturnya kuat dan indah.
Setelah proses pengelasan, seluruh struktur dipanaskan di tungku pengelasan, yang akan menghilangkan ketegangan internal.
Kemudian seluruh struktur akan dikerjakan pada mesin bubut horisontal besar. Mesin bubut horisontal ini cukup besar untuk mesin setiap bagian dalam satu langkah, tanpa mengubah satu ujung ke yang lain.Proses ini akan menjaga konsentrisitas dari seluruh struktur, memperpanjang umur pelayanan bantalan pada kedua ujungnya.
Mesin pengeboran lubang dalam dan bor dapat memutar lubang yang dipasang untuk perangkat penjepit. lubang untuk satu pasang perangkat penjepit diputar dalam satu langkah,yang menjaga kedua lubang dalam konsentrisitas yang samaKonsentrisitas akan mengurangi kecepatan patah kawat dan memperpanjang bantalan untuk perangkat penjepit.
Mesin putar vertikal kolom ganda ini digunakan untuk memutar cakram besar untuk mesin penataan jenis buaian dan capstan dari mesin stranding.Mesin ini dapat memutar dan mengkilap alur untuk melindungi kabel dan menjaga kekuatan hual-off yang sama.
Mesin penggilingan tipe planer besar, yang digunakan untuk menggilingan sasis utama kandang stranding utama dan sasis pengambilan & pembayaran.Mesin penggilingan jenis planer besar dapat memastikan bahwa setiap permukaan datar yang diproses dalam satu waktu untuk menjaga distribusi tinggi homogen dari permukaan yang diproses oleh mesin penggilinganSemua ini akan memungkinkan seluruh mesin berjalan dengan lancar.
Mesin penyeimbangan dinamis adalah peralatan produksi utama untuk memproduksi peralatan kawat dan kabel yang berjalan cepat, terutama kandang stranding bingkai kaku dan kandang stranding tabung.Proses pemesinan kandang stranding akan menyebabkan kekuatan eksentrik yang berbedaSetelah dikoreksi, kandang yang bergelombang dengan mudah akan memenuhi persyaratan rotasi kecepatan tinggi dan meningkatkan umur pakai.
Tungku penggilingan listrik sangat diperlukan untuk memproduksi mesin pembuatan kawat dan kabel, terutama mesin stranding rangka kaku dan mesin stranding tabung.Tekanan internal dari kandang stranding utama besar ketika dilas bersama-sama. Tekanan internal dilepaskan dengan kuat oleh perawatan panas. Proses produksi ini akan memastikan bahwa kandang yang berserakan tanpa deformasi dan retakan untuk meningkatkan kualitas internal.
3. Parameter teknis
Model (mesin baja kawat armor) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat baja | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD maksimum yang terdampar | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Kandang Bobbin |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobbin Stranding Cage |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobbin Stranding Cage |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Kecepatan Rotasi | 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 68,3 r/menit | 55 r/menit |
| 36 Bobbin Stranding Cage | 88 r/menit | 80 r/menit | 58,3 r/menit | 45 r/menit | |
| 42 Bobbin Stranding Cage | 78 r/menit | 70 r/menit | 48,3 r/menit | 35 r/menit | |
| 48 Bobbin Stranding Cage | 68 r/menit | 60 r/menit | 38,3 r/menit | 28 r/menit | |
Kapstan |
Diameter Roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Kekuatan tarik maksimum | 10T | 15T | 15T | 20T | |
Kekuatan motor |
45 KW | 55 KW | 55 KW | 75 KW | |
Ukuran Bobbin |
315 mm | 400 mm | 500 mm | 630 mm | |
Pusat Pembayaran Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Ambil Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Kecepatan linier maksimum untuk lepas landas |
25 m/menit | 30 m/menit | 34,7 m/menit | 45 m/menit | |
Ketinggian pusat |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Foto
5Foto kemasan.
6.Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
