Mesin Stranding Rangka Kaku Kawat Tembaga - Presisi & Efisiensi Tinggi

Mesin Pelilit Rangka Kaku Kawat Tembaga - Presisi & Efisiensi Tinggi

1. Aplikasi

Mesin ini terutama digunakan untuk pelilitan tanpa puntiran dari untaian aluminium inti baja (ACSR) dan konduktor paduan aluminium berpenampang besar dan panjang. Mesin ini juga dapat diterapkan pada pelilitan tanpa puntiran dan pemadatan konduktor tembaga dengan inti bulat, berbentuk khusus, dan berbentuk sektor.

2. Komponen Utama

2.1 Φ500 Dudukan Pengumpan

2.2 # Dudukan pemandu kawat tipe

2.3 6B,12B mesin pelilit

2.4 Die perakit kawat & perangkat pemadat

2.5 Penghitung Meter (Mekanik, Elektronik)

2.6 Φ 1600 capstan ganda kuat

2.7 Φ 1800 tipe kolom penggulung dengan penyeberangan

2.8 Sistem kontrol listrik

2.9 Sistem perlindungan keselamatan dorong-tarik manual

3. Fitur

3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian sangkar dan capstan digerakkan oleh motor servo sinkron magnet permanen terpisah. Sangkar digerakkan untuk berputar melalui gearbox khusus, yang menyederhanakan struktur dibandingkan dengan mesin pelilit tipe kaku yang digerakkan oleh poros tanah tradisional dan membuat perawatan peralatan lebih nyaman.

3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian sangkar dan capstan digerakkan oleh motor servo Jiangsu Zhima, dan penggerak motor adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi aktual, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang diperlukan. Saat memulai, kecepatan setiap bagian transmisi secara otomatis dihitung oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat yang dipuntir, dan untuk mencapai pengaturan kecepatan tanpa langkah dari seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, pengoperasian yang mudah, dan pengoperasian yang andal.

3.3 Prinsip pulsa digunakan untuk mendeteksi kerusakan kawat, yang dapat secara akurat menentukan sinyal kerusakan kawat dari gulungan apa pun di setiap bagian sangkar, memastikan akurasi deteksi. Melalui tampilan pada layar sentuh, operator dapat dengan cepat memecahkan masalah dan memulai startup berikutnya.

3.4 Mesin menggunakan pengontrol yang dapat diprogram Inovance dan bus lapangan untuk memerintah dan mengkoordinasikan status kerja semua bagian mesin secara terpadu, dan menggunakan konverter frekuensi untuk mengontrol start dan pengoperasian motor AC. Layar sentuh Inovance digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik berteknologi maju, mudah dioperasikan, dan andal dalam pengoperasian.

4.Parameter teknis utama

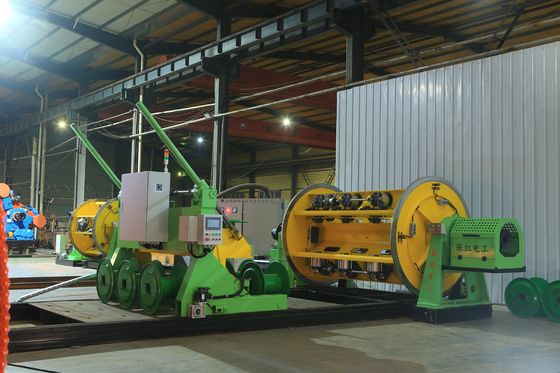

5.Foto

6.Foto Pengepakan

7.Pabrik dan Pengantar Kami

Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada tanggal 1 Agustus 2006. Terletak di zona industri Kota Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan sumber daya besi dan baja yang melimpah. Dimulai dengan produksi produk seri mesin pelilit, telah mengalami 18 tahun pengembangan.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai pertumbuhan yang stabil dan secara bertahap berkembang menjadi entitas ekonomi komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.

Perusahaan ini mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik, dan peralatan pemrosesannya berjumlah lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan, dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di China yang memproduksi unit seri mesin pelilit sangkar JLK di lini perakitan.
