Kabel Tembaga Aluminium Terdampar Menjadi Mudah: Solusi Mesin Kaku Profesional

Kabel Tembaga Aluminium Terdampar Menjadi Mudah: Solusi Mesin Kaku Profesional

1.Aplikasi

Ini  mesin adalah terutama digunakan untuk itu produksi dari besare-section dan aluminium inti baja panjang besar terdampar kabel Dan tembaga, tawasinum Dan aluminium paduan konduktor tanpa memutar ke belakang terdampar; dia Bisa Juga menjadi digunakan untuk itu non-memutar ke belakang memutar Dan pemadatan bulat, khusus-shaped Dan berbentuk sektor inti konduktor.

2.Komponen utama

2.1. Φ630Membayar-mati berdiri

2.2.#jenis dudukan pemandu kawat

2.3.6B, 12B, 18B terdampar

2.4.Kawat merakit perangkat die & pemadatan

2.5.Penghitung meter (Mekanikal, Elektronik)

2.6.Φ 2000 penggulung ganda yang kuat

2.7.Φ 2500 dudukan pembayaran tipe kolom

2.8.Sistem kendali listrik

2.9.Sistem perlindungan keselamatan

2.10.Perangkat pemuatan gulungan samping bawah

3.Fitur utama

3.1.Seluruh alat berat mengadopsi transmisi poros tanah terpisah, dan bodi yang terdampar digerakkan untuk berputar oleh kotak roda gigi khusus. Dibandingkan dengan strander sangkar transmisi poros tanah tradisional, ia memiliki struktur yang disederhanakan, membuat perawatan peralatan lebih nyaman

3.2.Kontrol seluruh mesin mengadopsi PLC seri Siemens S7-Smart200, dan berbagai parameter proses produksi diatur melalui layar sentuh. Setiap bagian sangkar dan penggulung digerakkan oleh motor servo Jiangsu Zhima, dan penggerak motornya adalah perangkat konverter frekuensi. Untuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi, dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyal. Dalam produksi sebenarnya, pengguna mengatur parameter proses seperti pitch setiap bagian sangkar dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang diperlukan. Saat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan keakuratan pitch kawat bengkok, dan untuk mencapai pengaturan kecepatan stepless seluruh mesin. Sistem kontrol elektronik memiliki teknologi canggih, pengoperasian yang mudah, dan pengoperasian yang andal.

3.3.Prinsip pulsa digunakan untuk mendeteksi putusnya kawat, yang dapat secara akurat menentukan sinyal putusnya kawat dari setiap gelendong di setiap bagian sangkar, sehingga memastikan keakuratan deteksi. Melalui tampilan di layar sentuh, operator dapat dengan cepat menyelesaikan masalah dan memulai start up berikutnya.

3.4.Mesin ini menggunakan pengontrol yang dapat diprogram dan bus lapangan Siemens S7-200 untuk menyatukan perintah dan mengoordinasikan status kerja semua bagian mesin, dan menggunakan konverter frekuensi untuk mengontrol permulaan dan pengoperasian motor AC. Layar sentuh Siemens digunakan untuk mengatur dan menampilkan berbagai proses parameter. Sistem kontrol elektronik berteknologi maju, mudah dioperasikan dan andal dalam pengoperasiannya.

4. Parameter teknis utama

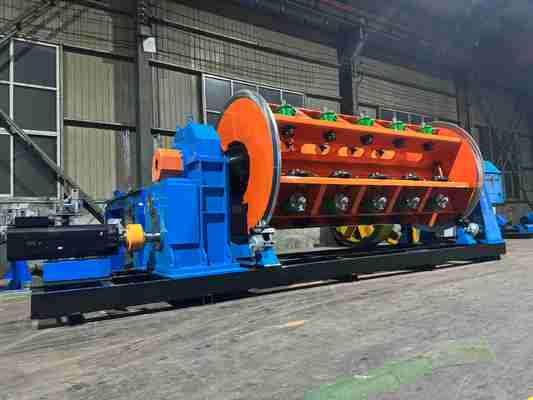

5.Foto

6.Foto pengepakan

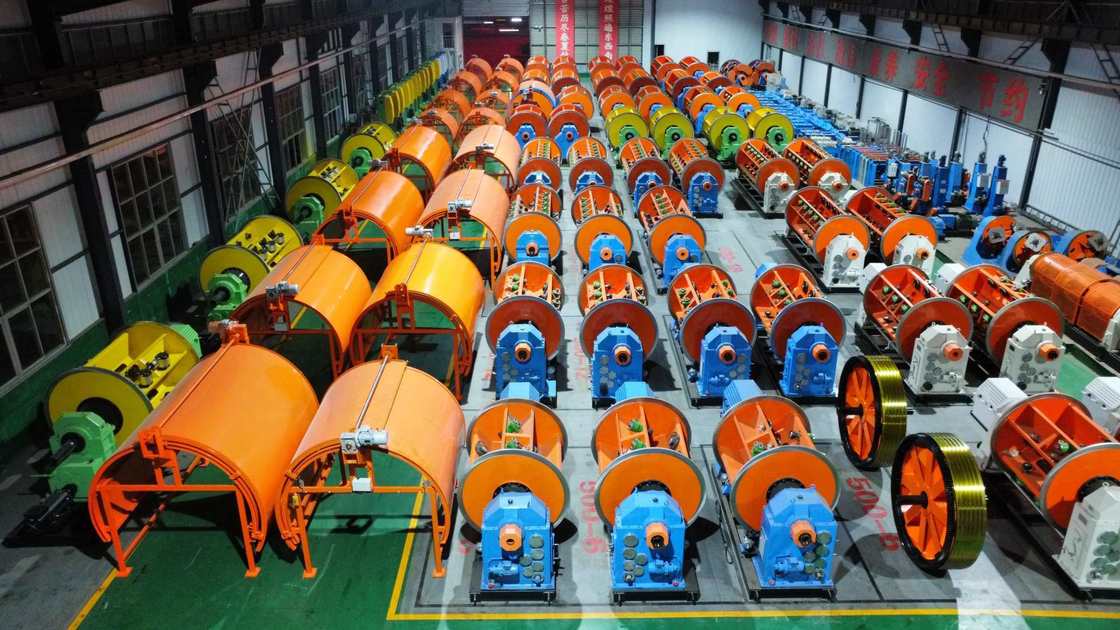

7.Pabrik dan pengenalan kami

Hebei Baohong Electrical Machinery Co., Ltd. didirikan pada tanggal 1 Agustus 2006. Terletak di zona industri Kotapraja Shawa, Kota Hebei, yang terletak di pusat segitiga Beijing, Tianjin dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan berlimpah besi dan baja sumber daya. Dimulai dengan produksi produk seri mesin stranding, telah mengalami pengembangan selama 18 tahun.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, mencapai hasil yang stabil pertumbuhan dan secara bertahap berkembang menjadi entitas ekonomi yang komprehensif dengan teknologi manufaktur yang maju, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negeri dan luar negeri.

Perusahaan ini mencakup area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mesin dan listrik, dan peralatan pemrosesannya berjumlah lebih dari 60 juta yuan. Saat ini, melalui pengenalan peralatan pemrosesan skala besar dan penelitian, pengembangan dan perbaikan proses, perusahaan ini menjadi satu-satunya produsen di China yang memproduksi kandang JLK unit seri mesin terdampar di jalur perakitan.
