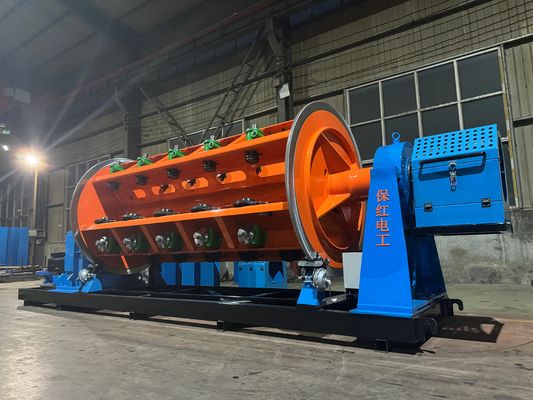

Mesin stranding tipe kaku untuk kawat aluminium dan kabel

Mesin Stranding Tipe kaku untuk Aluminium Wire dan Kabel

1. Aplikasi

Mesin ini terutama digunakan untuk non-torsi stranding dari bagian besar dan panjang baja-core aluminium untaian (ACSR) dan aluminium paduan konduktor.Hal ini juga dapat diterapkan untuk non-torsi stranding dan kompak konduktor tembaga dengan bundar, berbentuk khusus, dan berbentuk sektor inti.

2. Komponen utama

2.1 Φ1600 Stand pembayaran

2.2 #jenis tiang panduan kawat

2.3 12B, 18B Strander

2.4 Perangkat pemadatan dan pemadatan kawat

2.5 meter counter ((Mekanis, Elektronik)

2.6 Φ 1600 kuat double capstan

2.7 Φ 1800 tipe kolom pengambilan dengan melintasi

2.8 Sistem kontrol listrik

2.9 Sistem perlindungan keselamatan

3. Fitur

3.1 Seluruh mesin digerakkan oleh motor independen, dan setiap bagian kandang dan capstan digerakkan oleh servo motor sinkron magnet permanen yang terpisah.Kandang didorong untuk berputar melalui kotak gigi khusus, yang menyederhanakan struktur dibandingkan dengan penghubung poros tanah tradisional yang digerakkan jenis kaku dan membuat pemeliharaan peralatan lebih nyaman.

3.2 Kontrol seluruh mesin mengadopsi PLC seri Inovance, dan berbagai parameter proses produksi diatur melalui layar sentuh.Setiap bagian dari kandang dan capstan didorong oleh Jiangsu Zhima servo motorUntuk memastikan akurasi transmisi, motor transmisi mengadopsi umpan balik encoder kisi,dan seluruh mesin mengadopsi metode komunikasi bus untuk memastikan akurasi transmisi sinyalDalam produksi yang sebenarnya,pengguna mengatur parameter proses seperti pitch dari setiap bagian kandang dan kecepatan jalur produksi pada layar sentuh sesuai dengan spesifikasi kabel yang diperlukanSaat memulai, kecepatan setiap bagian transmisi dihitung secara otomatis oleh PLC untuk memastikan sinkronisasi seluruh mesin dan akurasi pitch kawat yang diputar,dan untuk mencapai regulasi kecepatan tanpa langkah dari seluruh mesinSistem kontrol elektronik memiliki teknologi canggih, operasi yang nyaman, dan operasi yang dapat diandalkan.

3.3 Prinsip pulsa digunakan untuk mendeteksi patah kawat, yang dapat secara akurat menentukan sinyal patah kawat dari bobin manapun di setiap bagian kandang, memastikan akurasi deteksi.Melalui layar sentuh, operator dapat dengan cepat memecahkan masalah dan memulai berikutnya mulai.

3.4 Mesin ini menggunakan Inovance PLC programmable controller dan field bus untuk mengatur dan mengkoordinasikan status kerja semua bagian mesin.dan menggunakan konverter frekuensi untuk mengontrol start dan operasi motor AC. Inovance layar sentuh digunakan untuk mengatur dan menampilkan berbagai parameter proses. Sistem kontrol elektronik adalah teknologi maju, mudah dioperasikan dan dapat diandalkan dalam operasi.

4.Parameter teknis utama

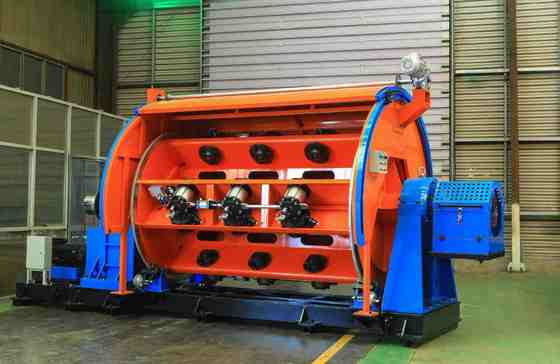

5.Foto-foto

6.Foto kemasan

7.Pabrik kami dan pengenalan

Hebei Baohong Electrical Machinery Co., Ltd didirikan pada tanggal 1 Agustus 2006.Tianjin dan Shijiazhuang, perusahaan menikmati transportasi yang nyaman dan banyak besi dan baja Dimulai dengan produksi produk seri mesin stranding, telah mengalami 18 tahun pengembangan.

Dengan sepenuhnya mengandalkan keunggulan bakat dan kekuatan teknis, perusahaan terus meneliti dan mengembangkan teknologi dan proses baru, pertumbuhan dan secara bertahap berkembang menjadi entitas ekonomi yang komprehensif dengan teknologi manufaktur canggih, kapasitas produksi yang kuat, dan jaringan penjualan yang mencakup seluruh negara dan luar negeri.

Perusahaan meliputi area pabrik seluas 30.000 meter persegi, dengan lebih dari 100 karyawan, termasuk 12 insinyur mekanik dan listrik,dan peralatan pengolahannya total lebih dari 60 juta yuan.Saat ini, melalui pengenalan peralatan pengolahan skala besar dan penelitian, pengembangan dan peningkatan proses, perusahaan telah menjadi satu-satunya produsen di Cina yang memproduksi kandang JLK Unit seri mesin stranding pada jalur perakitan.
