Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Menyoroti: | Tipe Kandang Planetary Strander,20 M / Min Wire Cable Stranding Machine,Cage Type Planetary Wire Stranding Machine |
||

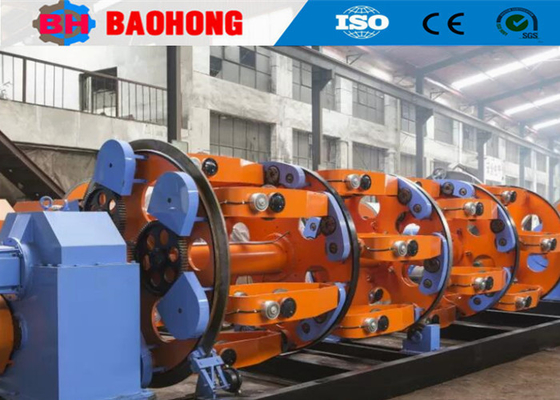

JLY500 / 30B Jenis kandang Mesin Stranding Kabel Kawat Planet 20 M/Min
1. Penggunaan
Mesin ini terutama digunakan untuk stranding kawat tembaga aluminium, baja inti aluminium stranded kawat dan inti kawat terisolasi.
2. Komponen Utama
2.1 2500 jenis bayar off berdiri 1 set
2.2. 30B Kandang terdampar 1 set
2.3. Wire assembly mati 1 set
2.4. 500 Eksentrik jenis tape mesin 1 set
2.5. 630 Mesin Perisai 1 set
2.6- Meter counter 1 set
2.7. 1600mm Kapstan roda ganda + 27 kotak panggung 1 set
2.8. 2500Listrik induksi traverse 1set
2.9. 2500 Tipe kolom mengambil 1 set
2.10. 55 KW motor + pengurangan gearbox 1 set
2.11Kabinet kontrol listrik 2 set
2.12Sistem transmisi, poros transmisi, kotak ubin pendukung, kopling universal, dll.
3. Parameter teknis
| Model (Mesin Stranding Planetary) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter kawat tunggal | Tembaga | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD maksimum konduktor yang bergelombang | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Kandang Bobbin Stranding | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Kandang Bobbin Stranding | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Kandang Bobbin | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Kandang Bobbin | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Kecepatan Rotasi | 6 Kandang Bobbin Stranding | 218 r/menit | 120 r/menit | 106 r/menit | 55 r/menit |
| 12 Kandang Bobbin Stranding | 118 r/menit | 110 r/menit | 97.5 r/menit | 45 r/menit | |
| 18 Kandang Bobbin | 108 r/menit | 100 r/menit | 820,9 r/menit | 35 r/menit | |
| 24 Kandang Bobbin | 98 r/menit | 90 r/menit | 74 r/menit | 25 r/menit | |
| Kapstan | Diameter Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Kekuatan tarik maksimum | 2T | 5T | 10T | 15T | |
| Kekuatan motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Ukuran Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Pusat Pembayaran Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin untuk mengambil | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Kecepatan linier maksimum untuk lepas landas | 25 m/menit | 30 m/menit | 340,7 m/menit | 20 m/menit | |
| Ketinggian pusat | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5Foto kemasan.
6Pabrik kami dan pengenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
