Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| Tenaga Motor(800): | 22KW | Central Height: | 1000 mm |
| Equipment color: | Optional | Guarantee time: | 12 Months |
| Menyoroti: | Mesin Pemasangan Kawat Multi Core,Mesin Pemasangan Kawat Terisolasi,Mesin Pemasangan Kawat 22KW |
||
Mesin Pemasangan Kawat Multi Core Terisolasi 22KW 1000mm Tinggi Tengah
1. Aplikasi
Mesin Laying up digunakan untuk pengkabelan multi core (3-7), kabel karet, kabel listrik plastik, kabel telepon, kabel kontrol, kabel PVC, kabel XLPE dengan atau tanpa pelindung baja, kabel penambangan, daya tegangan rendah dan menengah rendah kabel.
2.Fitur
2.1 Mesin Laying-up dirancang dengan Kandang Gelendong 3/1+3/1+1+3/3+3.
2.2 Gelendong: 800 mm, 1000 mm, 1250 mm, 1600 mm DIN 46391 Standar / Dimodifikasi.
2.3 Mesin peletakan inti, poros utama didukung dengan bantalan rol.
2.4Konverter mengontrol semua motor AC di jalur: motor kepala, motor pelunasan, motor pengambil, motor traversing, motor penggerak, motor taping, dan pengambil putar.Fungsi stabil, lebih sedikit cacat, perawatan mudah.
2.5Pitch dapat diatur, diubah dan ditampilkan pada panel sentuh, dan juga peletakan (ke kanan atau kiri), titik bergerak dan bergerak cepat dapat diatur pada panel sentuh.
2.6 Panel sentuh dengan PLC dan busbar PROFIRBUS, yang mewujudkan on-and-off, operasi dan sinkronisasi siklus yang terorganisir dengan baik dari motor yang berbeda.Konverter DANFOSS mengontrol semua motor AC.Kontrol listrik tingkat lanjut, pengoperasian yang mudah, dan pengoperasian yang andal
3. Parameter teknis
| Model (Mesin Lay-up) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diameter kawat tunggal | 5-10 mm | 5-12 mm | 8-20mm | 8-25 mm | 10-35 mm | |
| Konduktor terdampar maksimum OD | 30mm | 40mm | 63mm | 70 mm | 80 mm | |
| Lapangan Terdampar | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Putaran jangkar | Diameter Roda Penggulung: | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Gaya Haul-off Maksimum | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Tenaga motor | 18,5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Ukuran gelendong | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Ambil Bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Kecepatan Linier Haul-off Maksimum | 60 m/mnt | 60 m/mnt | 34 m/mnt | 28 m/mnt | 21 m/mnt | |
| Tinggi Tengah | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

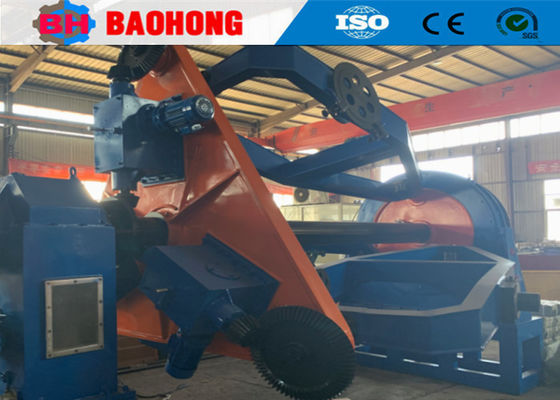

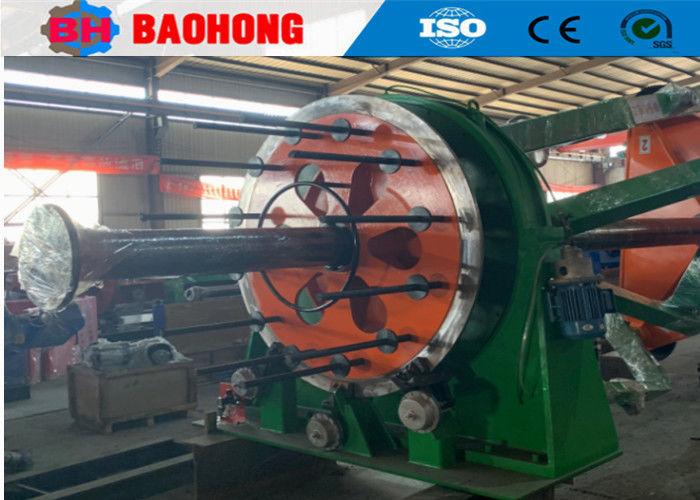

4. Foto
5. Pengepakan foto
6. Pabrik dan pengantar kami
Hejian Baohong Electrical Machinery Co, Ltd didirikan pada tahun 2006. Perusahaan kami terletak di Zona Pengembangan Ekonomi Kota Hejian, Provinsi Hebei, telah menjadi produsen profesional terbesar untuk mesin wire stranding dan mesin peletakan di Cina Utara.
Sejak 2006, mengandalkan perawatan dan dukungan pelanggan kami, Baohong Machinery telah mengabdikan diri untuk penelitian dan pengembangan mesin wire stranding dan mesin peletakan dan telah membuat peningkatan besar.Sekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin untai kaku JLK menjadi pemrosesan jalur perakitan di Cina, dan kami juga telah secara mandiri mengembangkan jalur penggantungan lompatan JGB Bow, jalur kabel tipe lompatan Busur CGB dan CLY High speed Cradle type Lay-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co, Ltd, meliputi area seluas 10.000 meter persegi, bengkel produksi 8000 meter persegi.Perusahaan kami memiliki 60 karyawan, termasuk 10 staf R & D.Nilai keluaran tahunan lebih dari 10 juta dolar saat ini, dan telah berkembang menjadi salah satu Produsen Mesin Terdampar yang paling penting di Cina.
