Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama: | Mesin Stranding Kawat & Kabel Tipe Tubular | Jenis: | Jenis tabung |
|---|---|---|---|
| Penggunaan: | Kawat Terdampar | Bahan-bahan: | Kawat tembaga, kawat al dan inti kabel berinsulasi. |
| Gulungan: | 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm | Cara rem: | Rem pneumatik |
| Warna Mesin: | disesuaikan | Waktu Jaminan: | Satu Tahun |
| Menyoroti: | Strander Tubular Kecepatan Tinggi,Strander Tubular Tembaga,Strander Tubular Bobbin 200mmmm |
||
Kecepatan Tinggi Tembaga Tipe Tubular Wire&Cable Stranding Machine Dengan 200mm Bobbin
1. Aplikasi
Mesin stranding tabung digunakan untuk kawat tembaga, kawat aluminium dan inti kabel terisolasi.Tubular strander stranding dengan twist belakang, untuk 1 + 6 Bobbin, 1 + 12 Bobbin tembaga / aluminium bulat & kompak konduktor dan baja kawat stranding.
Kecepatan produksi sangat cepat. misalnya, JGG / 1 + 6 Tubular Stranding Machine, 45mm2 kawat telanjang, pitch 105mm, kecepatan adalah 2500m / h. jadi, dalam 12 jam,mesin skip stranding dapat menghasilkan 30000m kawat. Jika kita mengurangi waktu pemuatan dan pengungkapan, dan host berhenti-waktu, misalnya 3 jam, 20000 meter konduktor dapat diproduksi. kapasitas produksi sangat tinggi.
2. Fitur
2.1 Kami menyesuaikan mesin stranding jenis tabung ini sesuai dengan kebutuhan pelanggan.
2.2 Mesin stranding dirancang dengan 1+5 Bobbin, 1+6 Bobbin, 1+8 Bobbin, 1+10 Bobbin, 1+12 Bobbin, Cage atau sesuai dengan kebutuhan pelanggan.
2.3 Bobbin: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm DIN 46397 Standar / Modifikasi.
2.4 Mesin stranding tabung, kandang didukung pada bantalan yang baik di kedua ujung. bantalan utama besar adalah pompa-minyak bantalan pelumasan paksa.
2.5 Kandang tabung dipanaskan, yang akan mengurangi tegangan internal dan memperpanjang umur layanan.
2.6 Efisiensi tinggi dan kecepatan, kebisingan rendah, umur panjang. 200 / 1 + 6 Kecepatan maksimum kandang 1400 rpm. 200 / 1 + 18 Kecepatan maksimum kandang 900 rpm. 1250 / 1 + 5 Kecepatan maksimum kandang 100 rpm.
2.7 Bobin terkunci dengan pintel mekanik: satu bergerak dan satu tetap, atau Bobbin diikat pada poros dengan kunci.
2.8 Perangkat pengereman yang berbeda untuk peregangan bobin.
2.9 tipe disk rem pneumatik untuk Cage.
2.10 Dilengkapi PLC, opsional.
2.11 Gearbox kunci mengadopsi gearbox terbaik di Cina.
2.12 Satu perangkat penghenti putus kawat elektromagnetik untuk setiap alat pengikat bobin. Satu perangkat penghenti induksi berada di konter meter mekanis. Perangkat ini akan mendeteksi 99,9% putus kawat.
3. Parameter teknis
|
Model (Mesin Stranding Tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diameter kawat tunggal |
Tembaga
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD maksimum konduktor yang bergelombang
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch |
6 Kandang Bobbin Stranding
|
37-281 mm | 44-338 mm | 82-620 mm |
|
12 Kandang Bobbin Stranding
|
37-281 mm | 44-338 mm | 82-620 mm | |
|
18 Kandang Bobbin
|
44-334 mm | 44-338 mm | 82-620 mm | |
| Kecepatan Rotasi |
6 Kandang Bobbin Stranding
|
600 r/menit | 600 r/menit | 400 r/menit |
|
12 Kandang Bobbin Stranding
|
600 r/menit | 500 r/menit | 300 r/menit | |
|
18 Kandang Bobbin
|
450 r/menit | 400 r/menit | 230 r/menit | |
| Kapstan |
Diameter Roda Capstan
|
φ600 mm | φ800 mm | φ1000 mm |
|
Kekuatan tarik maksimum
|
3T | 5T | 5T | |
|
Kekuatan motor
|
22 KW | 30 KW | 37 KW | |
|
Ukuran Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Pusat Pembayaran Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin untuk mengambil
|
1250 mm | 1600 mm | 2000 mm | |

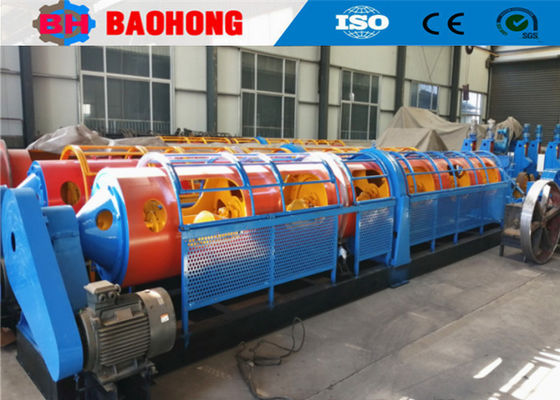

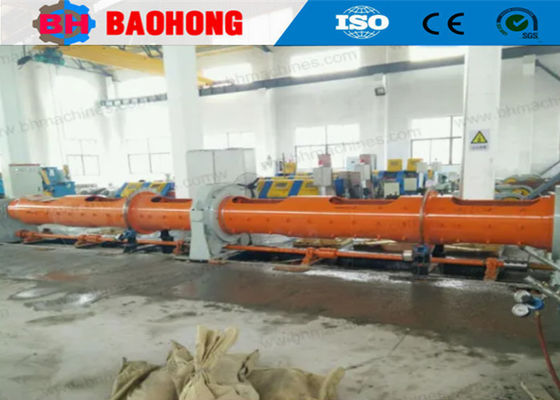

4. Foto
5Foto pengemasan.
6Pabrik kami dan perkenalan
Hejian Baohong Electrical Machinery Co., Ltd didirikan pada tahun 2006. perusahaan kami terletak di Zona Pembangunan Ekonomi Kota Hejian, Provinsi Hebei,telah menjadi produsen profesional terbesar untuk mesin stranding kawat dan mesin laying-up di Cina Utara.
Sejak tahun 2006, mengandalkan perawatan dan dukungan dari pelanggan kami,Baohong Machinery telah dikhususkan untuk penelitian dan pengembangan mesin kawat stranding dan mesin laying-up dan telah membuat peningkatan yang besarSekarang kami telah menjadi satu-satunya pabrik yang dapat mengembangkan produksi seri mesin JLK kaku stranding untuk menjadi pengolahan jalur perakitan di Cina,dan kita juga telah secara independen dikembangkan JGB Bow skip stranding garis, CGB Bow skip type cabling lines dan CLY High speed Cradle type Laying-up lines.
Sekarang, Hejian Baohong Electrical Machinery Co., Ltd., meliputi area seluas 10000 meter persegi, bengkel produksi 8000 meter persegi.Nilai output tahunan lebih dari 10 juta dolar saat ini,dan telah berkembang menjadi salah satu produsen mesin Stranding yang paling penting di Cina.
